28WB Sanitary Butt Weld True Wyes

A csővezeték-elágazás kialakítása közvetlenül befolyásolhatja az áramlási konzisztenciát, a nyomásstabilitást és a rendszer általános hatékonyságát. Ellentétben az élesebb áramlási változást mutató szabványos leágazó szerelvényekkel, a 28WB Sanitary Butt Weld True Wyes-ink fokozatosabb átmenetet hoznak létre három csővezetékszakasz között, segítve a folyadékok kisebb zavarással történő áthaladását a rendszerben.

Az épületgépészeti követelmények és az ASME BPE szabványok szerint gyártott szerelvény kiváló minőségű rozsdamentes acélból készül, pontos méretekkel a megbízható tompahegesztés érdekében. Az állandó hegesztett csatlakozás segít tiszta, biztonságos csővezeték-struktúra kialakításában, így alkalmas olyan alkalmazásokhoz, mint a gyógyszeripari folyamatok, biotechnológiai berendezések, élelmiszer-előállító rendszerek és fejlett folyadékhűtő hálózatok.

Műszaki adatok és részletek

Miért fontos ez a kialakítás a CDU-kban?

Ez az "Y-alakú póló" konfiguráció elsősorban az optimalizált áramláselosztásra és a rendszer kiegyensúlyozására szolgál.

1) Optimalizált áramlási dinamika: Egy olyan összetett hűtőrendszerben, mint a CDU, kritikus fontosságú, hogy minden komponenshez azonos térfogatú folyadék kerüljön. Ha több hűtőkörrel rendelkezik, a lineáris elosztó egyenetlen eloszlást hoz létre.

2) Egyenletes áramlás: A szimmetrikus Y-csomópont biztosítja, hogy a bejövő áramlás tökéletesen megoszlik és eloszlik. Ez egyenlő, egyenletes áramlási sebességet és állandó folyadéknyomást biztosít minden másodlagos vezetékben, ami létfontosságú a nagy teljesítményű elektronika kiegyensúlyozott működéséhez.

Alacsony turbulencia: A sima, szögletes ágak csökkentik a turbulenciát és az energiaveszteséget, amely durva, 90 fokos csomópontoknál előfordulhat, javítva a szivattyú hatékonyságát és csökkentve a rendszerzajt.

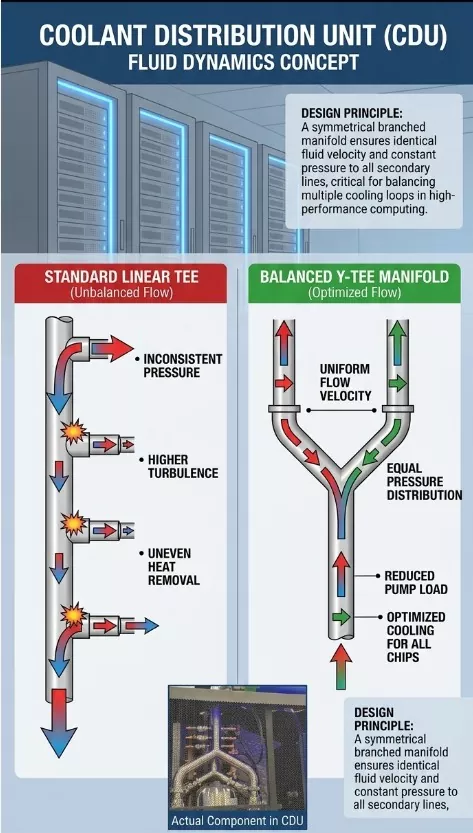

Vizuális összehasonlítás: Áramláselosztó elosztók

Balra: egy szabványos lineáris elosztót mutat, ahol az áramlás fokozatosan gyengül, ami egyenetlen hűtéshez vezet.

Jobbra: Az optimalizált Y-tee elosztót mutatja, amely tökéletesen szimmetrikus, egyenletes áramlást biztosít az összes kimeneten.

Lateral Tee vs. True Y-Tee

Sokan összekeverik ezt a kettőt, mert mindkettő "Y"-nek tűnik. Azonban nagyon eltérően irányítják a folyadékokat. Így választhatja ki a megfelelőt a csőelrendezéshez.

Gyors összehasonlítás  Lateral Tee VS True Y-Tee

1. Oldalsó póló – „Az autópálya kijárata”

Hogyan működik: Tekintsd ezt úgy, mint egy autópályát egy lehajtó rámpával. A fő forgalom megszakítás nélkül egyenesen halad tovább, míg a forgalom kis része enyhe szögben távozik.

Miért érdemes használni: Ha van egy fővezetéke a létesítményen keresztül, és csak rá kell csapnia egy kisebb tartály vagy állomás táplálásához az oldalán, akkor ez a legjobb választás. Sokkal simább áramlást biztosít, mint egy 90$^\circ$-os T-Tee.

Legjobb: Bypass vezetékek vagy mintavételi vezetékek hozzáadása egy főcsőhöz.

2. Igaz Y-Tee – "The Fork in the Road"

Hogyan működik: Gondoljon egy útelágazásra, ahol a főút véget ér, és balra vagy jobbra kell választania. Tökéletesen osztja az áramlást középen két szimmetrikus útra.

Miért érdemes használni: Ha két azonos tartályt vagy élesztőgombócot kell etetni pontosan ugyanolyan sebességgel, akkor True Y-Tee-re van szüksége. Mivel tökéletesen szimmetrikus, kiegyensúlyozott nyomást és egyenlő áramlási sebességet biztosít mindkét ágnak.

Legjobb: egyenlő felosztású, szimmetrikus töltővonalak, vagy két különálló vezeték egy fő lefolyóba való egyesítése.

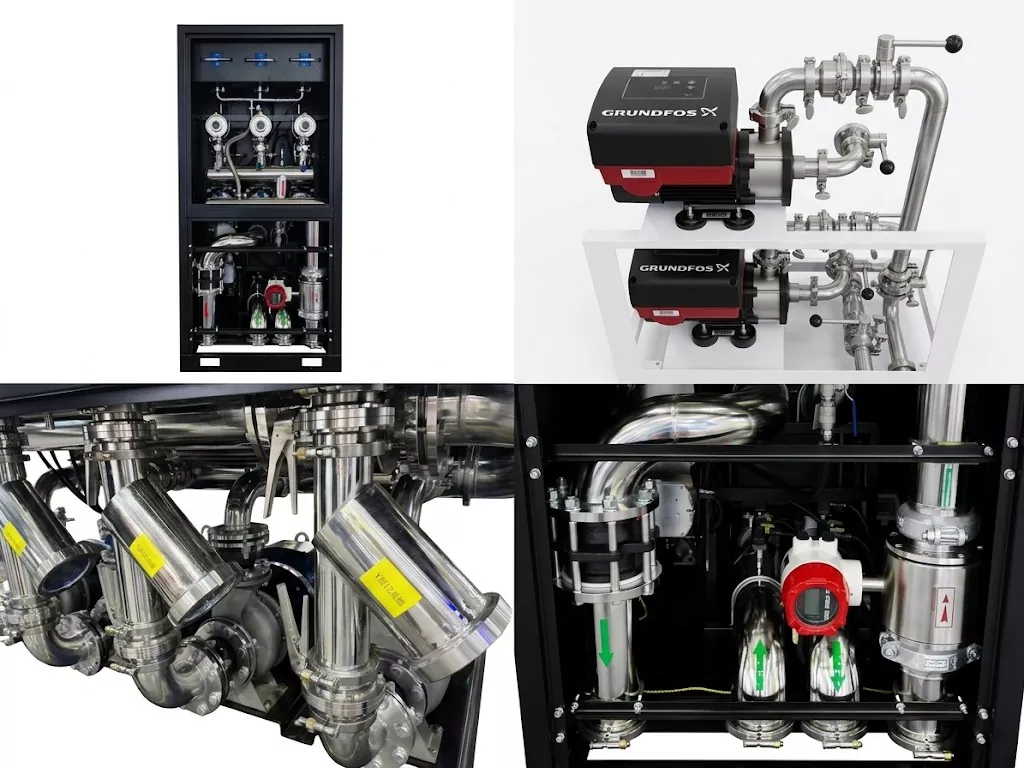

Széles körben használják a CDU-ban

Prémium egészségügyi szelepeink és csőszerelvényeink nagy teljesítményű hűtőelosztó egységekhez készültek. Segítik a folyadék zökkenőmentes és biztonságos működését a kritikus hűtőkörön keresztül. Kiváló minőségű rozsdamentes acélból készültek, megakadályozzák a szivárgást és védik az érzékeny elektronikát. Könnyen telepíthető és tartósan megépíthető, alkatrészeink ideális választás a modern adatközponti folyadékhűtő rendszerekhez.
