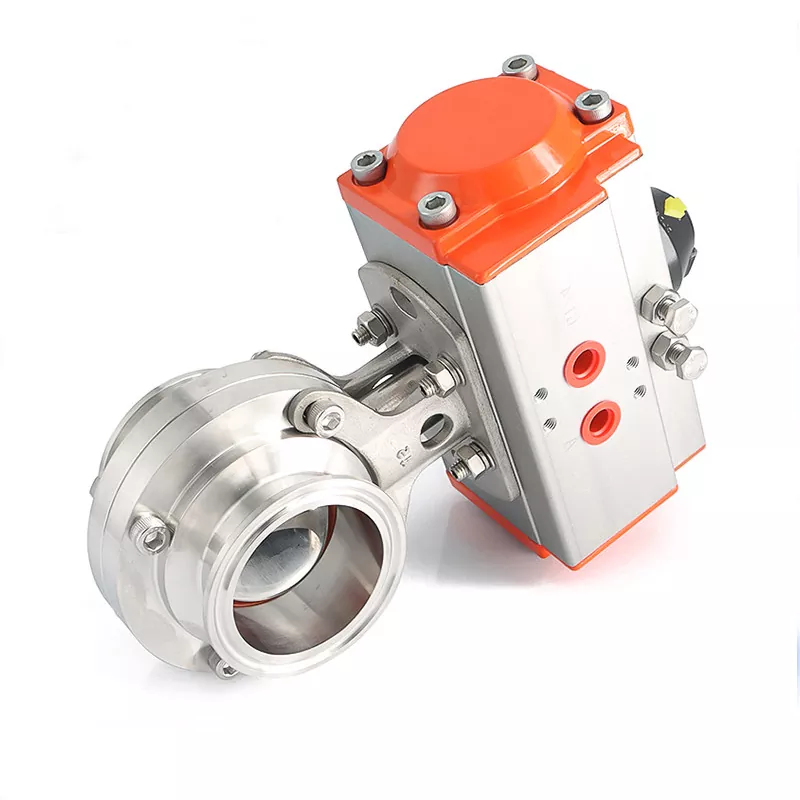

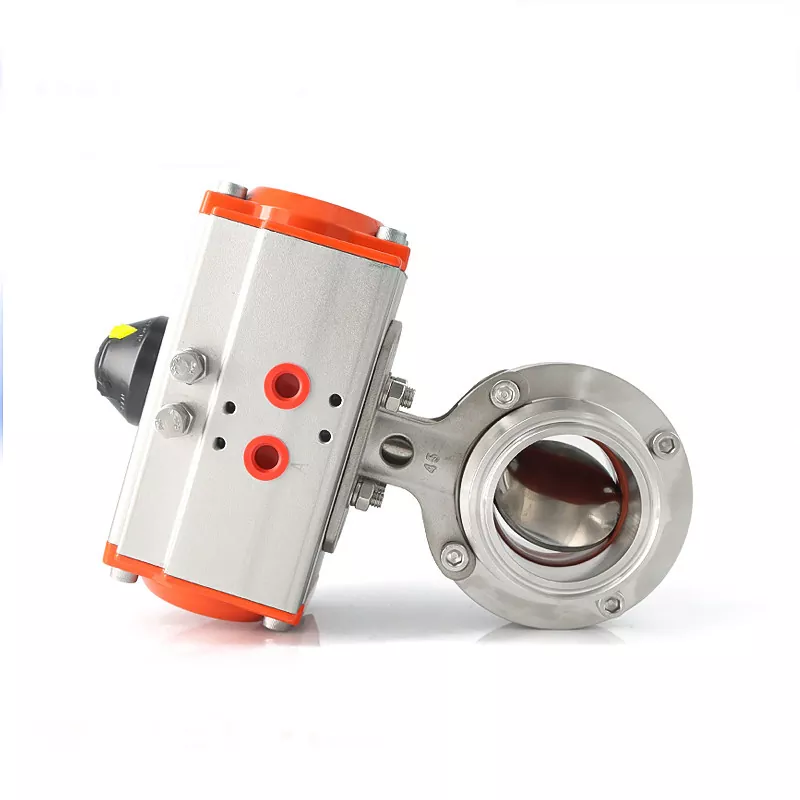

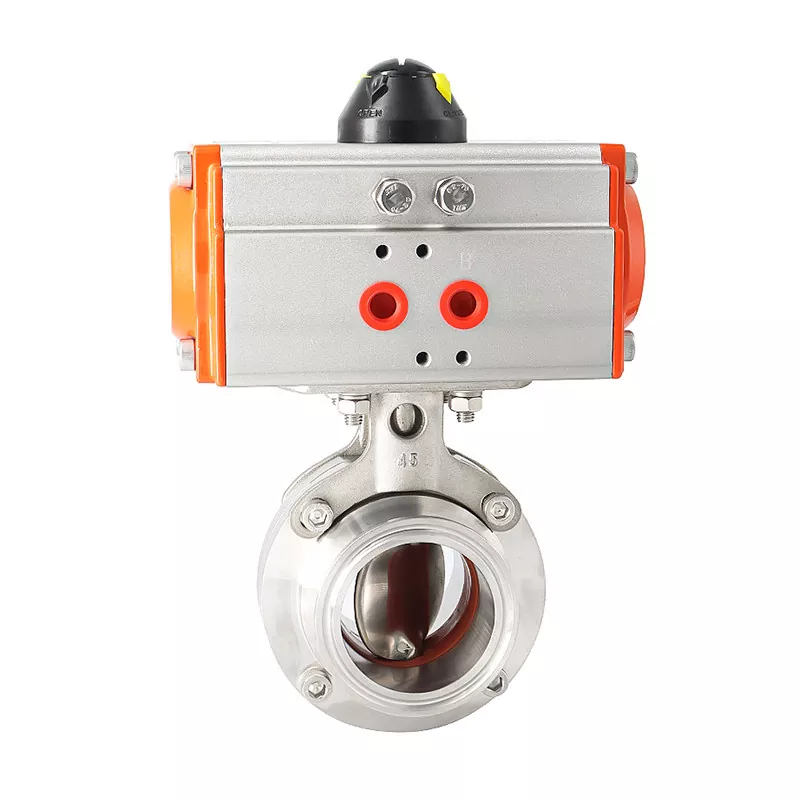

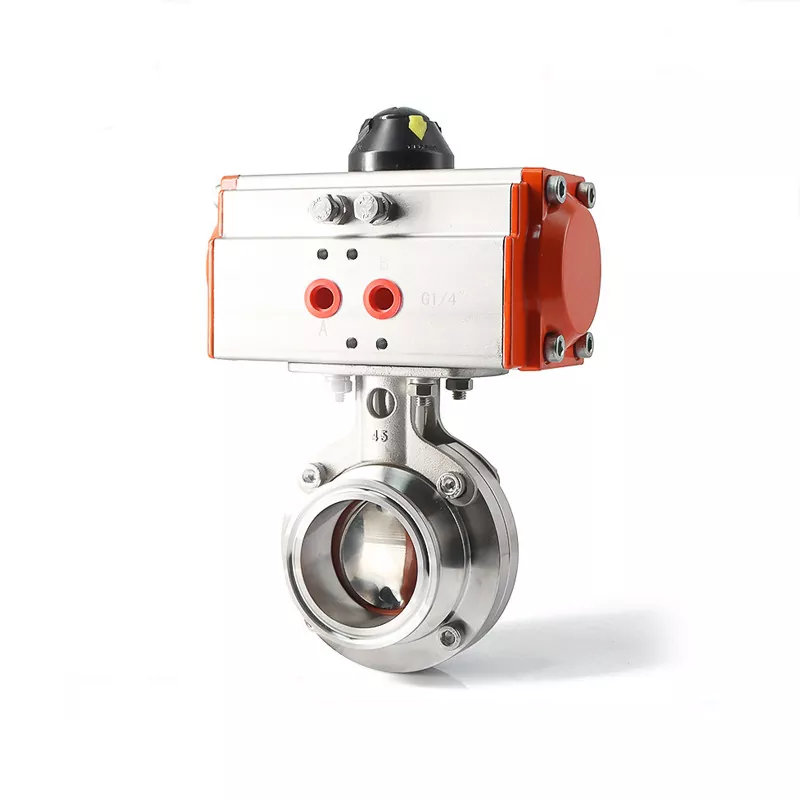

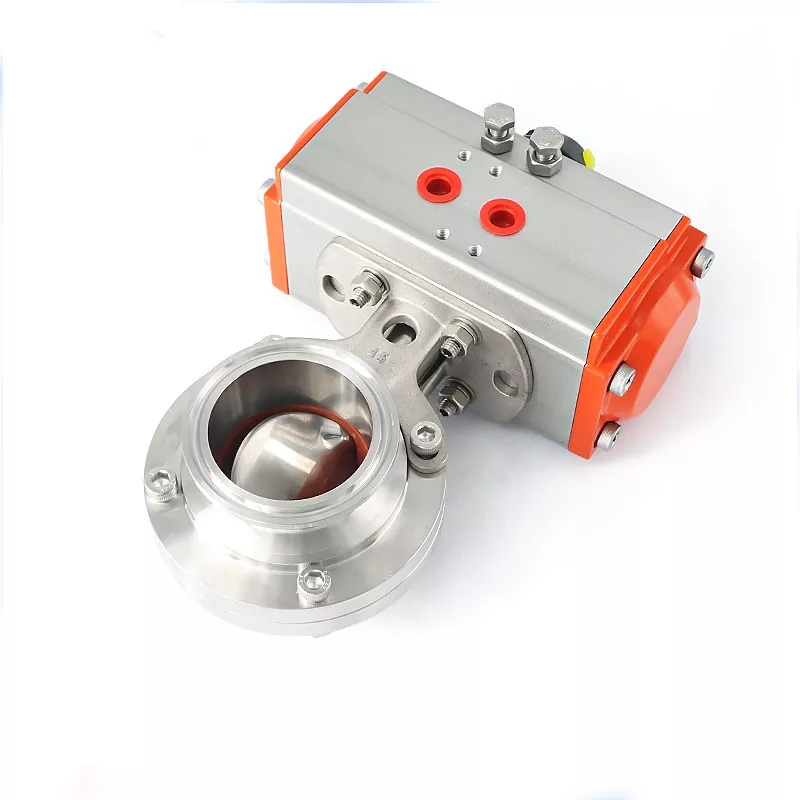

A 316 literes rozsdamentes acélból készül, mint a test és a tárcsa alapanyaga, a vízszintes pneumatikus egészségügyi pillangószelep EPDM, PTFE vagy FKM tömítési lehetőséggel kapható. Az ügyfelek különféle pneumatikus működtetőelem-típusokat, helyzetjelzőket, tartókonzolokat és szaniter csatlakozásokat is választhatnak, hogy megfeleljenek felszereltségüknek és csővezetékeiknek.
A DINGYUE egészségügyi szelepeket szállít élelmiszer- és italgyártó, biogyógyszerészeti, finomkémiai és adatközponti folyadékhűtési alkalmazásokhoz, anyagok nyomon követhetőségével, precíziós megmunkálásával és 100%-ban alkalmazható szelepnyomás-teszttel, amelyek támogatják a folyamatos B2B ellátást.
A működési elv egy negyed fordulatú pillangószelepet kombinál pneumatikus működtetéssel.
Sűrített levegő → Pneumatikus állítómű → Szelepszár → Tárcsaforgás → Áramlásszabályozás
Amikor a sűrített levegő belép az aktuátorba, az aktuátor forgó mozgást generál, amely elfordítja a pillangótárcsát.
A tárcsa megközelítőleg egy vonalban forog a csővezetékkel, lehetővé téve a folyadék áthaladását a szelepen.
A tárcsa az áramlási pályán keresztben forog, és elzárja a csővezetéket.
A pneumatikus hajtómű jeleket tud fogadni az üzem vezérlőrendszerétől, lehetővé téve az automatikus nyitást és zárást a folyamat sorrendjének megfelelően.
Ez alkalmassá teszi a szelepet olyan alkalmazásokra, ahol a kezelőknek megismételhető szelepműködésre van szükségük anélkül, hogy manuálisan hozzáférnének a csőrendszer minden szelepéhez.
A kiválasztott hajtóműtől függően:
· Kettős hatású: A levegő nyitással és zárással is működik.
· Normálisan zárt (NC): A rugóerő visszaállítja a szelepet a zárt helyzetbe, amikor a levegőt eltávolítják.
· Normál nyitva (NO): A rugóerő visszaállítja a szelepet a nyitott helyzetbe, amikor a levegőt eltávolítják.
A helyes konfiguráció a folyamatvezérlési stratégiától és a szükséges meghibásodási pozíciótól függ.
|
Összetevő |
Szabványos anyag |
Választható testreszabás |
Felületi kidolgozás |
|
Test / lemez |
316L rozsdamentes acél (1.4404) |
304 rozsdamentes acél |
Belső Ra≤0,8μm, külső szatén/polírozott |
|
Működtető ház |
Alumíniumötvözet (eloxált) |
304 rozsdamentes acél |
Korróziógátló bevonat |
|
Tömítés / tömítés |
EPDM |
PTFE / FKM (Viton) |
FDA 177.2600 kompatibilis |
A pneumatikus szelepmozgató automatizált működést biztosít anélkül, hogy manuálisan hozzá kellene férni a szelep fogantyújához, praktikussá téve a berendezések szerelvényeit és a központi folyamatvezérlést.
A standard 316L rozsdamentes acél konfiguráció korrózióállóságot biztosít, és jól illeszkedik az igényes higiénikus és nagy tisztaságú folyadékkörnyezetekhez.
A megadott konfigurációhoz Ra ≤ 0,8 μm belső felületi kidolgozás áll rendelkezésre, ami segít csökkenteni azokat a területeket, ahol a technológiai közeg felhalmozódhat.
Az EPDM szabványos tömítésként kapható, míg a PTFE és az FKM különböző kémiai vagy hőmérsékleti jellemzőket igénylő alkalmazásokhoz érhető el.
A Tri-Clamp, menetes/csatlakozós és tompahegesztett konfigurációk lehetővé teszik a szelepek különböző szaniter csőrendszerekhez való illesztését.
A kettős működésű, alaphelyzetben zárt és alaphelyzetben nyitott pneumatikus működtető konfigurációk lehetővé teszik a mérnökök számára, hogy a folyamatnak megfelelően válasszák ki a működési logikát.
A DINGYUE anyagvizsgálati jelentéseket (MTR) és hőszám nyomon követhetőséget biztosít a vonatkozó rendelésekhez, támogatva az anyagellenőrzést a szállítási folyamat során.

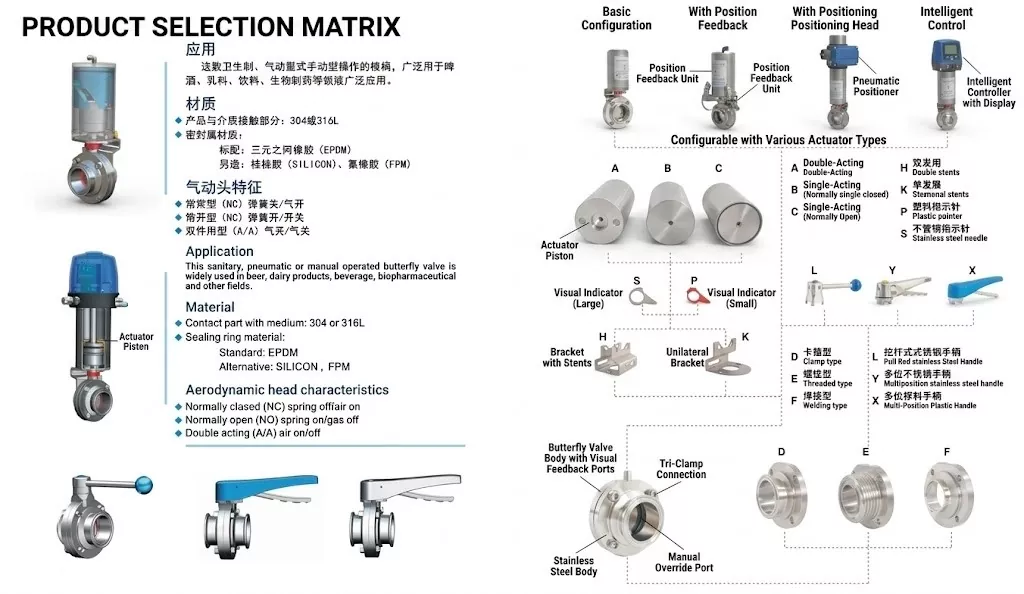

Az aktuátor határozza meg, hogy az egészségügyi pillangószelep hogyan reagál a pneumatikus jelekre, és mi történik, ha a levegőellátás megszakad.
Kód: A
A légnyomást nyitásra és zárásra egyaránt használják.
Alkalmas:
· Automatizált folyamatsorok
· Gyakori kerékpározás
· Folyamatos sűrítettlevegő-ellátású rendszerek
· Ellenőrzött nyitást és zárást igénylő alkalmazások
Kód: B
A szelepmozgató sűrített levegővel nyitja ki a szelepet, míg a rugóerő visszaállítja a zárt helyzetbe, amikor a légnyomás megszűnik.
Akkor javasolt, ha a folyamat hibamentes konfigurációt igényel.
Kód: C
A szelepmozgató sűrített levegőt használ a szelep zárására, míg a rugóerő visszaállítja a nyitott helyzetbe, amikor a légnyomás megszűnik.
Akkor javasolt, ha a folyamat megszakítás nélküli konfigurációt igényel.
Strapabíró mechanikus indikátor igényes ipari környezetekhez.
Könnyű súlyjelző a szelep helyzetének egyszerű vizuális azonosítására.
A csatlakozási és szerelési konfigurációt a meglévő csőrendszernek és a rendelkezésre álló beépítési helynek megfelelően kell kiválasztani.
Higiénikus feldolgozórendszerekben széles körben használt, gyorsan oldható egészségügyi csatlakozás.
Az előnyök közé tartozik:
· Könnyű telepítés
· Gyors szétszerelés
· Kényelmes karbantartás
· Szaniter csőrendszerekhez alkalmas
Olyan csőrendszerekhez tervezték, amelyek menetes vagy csatlakozó jellegű csatlakozásokat igényelnek.
Ez a lehetőség akkor jöhet számításba, ha a környező berendezés kompatibilis higiénikus menetes interfészeket használ.
Állandó csővezetékekhez tervezték.
A tompahegesztett csatlakozások akkor használhatók, ha a szelep közvetlenül a technológiai csővezetékbe van integrálva, és nincs szükség gyakori eltávolításra.
Robusztus működtetőelem-szelep rögzítési konfigurációt biztosít olyan alkalmazásokhoz, ahol fontos a mechanikai stabilitás.
Kompaktabb szerelési konfiguráció, ahol figyelembe kell venni a telepítési helyet vagy az érzékelő elhelyezését.
A berendezés gyártóinál a működtető szerkezet tájolását és a környező hézagot a gyártás előtt meg kell erősíteni.
|
Alkalmazási ipar |
Tipikus alkalmazások |
Miért használjon vízszintes pneumatikus egészségügyi pillangószelepet? |
|
Élelmiszer- és italfeldolgozás |
Tejfeldolgozás, italtöltés, sörfőzés, folyékony élelmiszerek, szószok, szörpök és CIP rendszerek |
A higiénikus rozsdamentes acél szerkezet, a sima belső felületek és a rugalmas egészségügyi csatlakozások támogatják a tiszta folyadékkezelést és a gyakori tisztítási ciklusokat. |
|
Biogyógyszerészet és biofeldolgozás |
WFI rendszerek, tisztított víz hurkok, bioreaktorok, fermentációs tartályok és steril átviteli vezetékek |
A 316L rozsdamentes acél, a higiénikus tömítési lehetőségek és a konfigurálható pneumatikus működtetés alkalmas ellenőrzött és tiszta folyamatkörnyezetekhez. |
|
Adatközpont folyadékhűtés |
CDU-rendszerek, közvetlen chip-hűtőelosztók, másodlagos hűtőhurkok és berendezésoldali hűtőkörök |
A pneumatikus működtetés lehetővé teszi a távoli leállítást és az áramlás automatikus leválasztását, míg a kompakt vízszintes konfiguráció leegyszerűsíti a hűtőberendezések és a csőcsúszók körüli telepítést. |
|
Finom vegyi feldolgozás |
Nagy tisztaságú folyadékszállító, adagolórendszerek és vegyipari folyamatsorok |
A 316L-es felépítés, a választható tömítőanyagok és a nyomon követhető anyagszabályozás segíti az igényes folyadékkezelési követelmények teljesítését. |
|
Kozmetika és testápolás |
Folyékony kozmetikumok, emulziók, tisztított víz és összetevő transzfer rendszerek |
A higiénikus felépítés és a szaniter csatlakozási lehetőségek segítenek csökkenteni a szennyeződés kockázatát, és egyszerűsíteni a tisztítást és a karbantartást. |
|
Tiszta víz és nagy tisztaságú folyadékrendszerek |
Tisztított vízelosztás, nagy tisztaságú folyamathurkok és tiszta folyadékszállítás |
A precíziós megmunkálású rozsdamentes acél alkatrészek, az ellenőrzött felületkezelés és az alkalmazható tisztatéri szerelvény támogatja a nagy tisztaságú folyadékot |
Látja ezeket a táblákat a gyárunk falain? Különféle rozsdamentes acéljainkat – például az SS304-et és az SS316-ot – teljesen külön területeken, saját gépekkel tartjuk. We never mix them up. Ez garantálja, hogy amikor prémium, rozsdaálló fémért fizet, pontosan azt kapja, amit fizetett.
