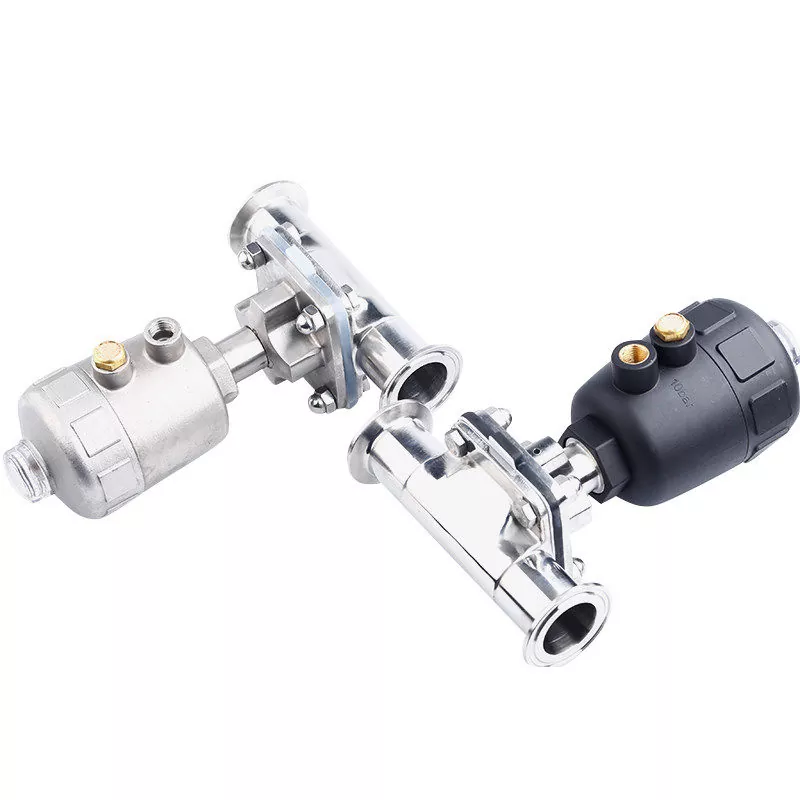

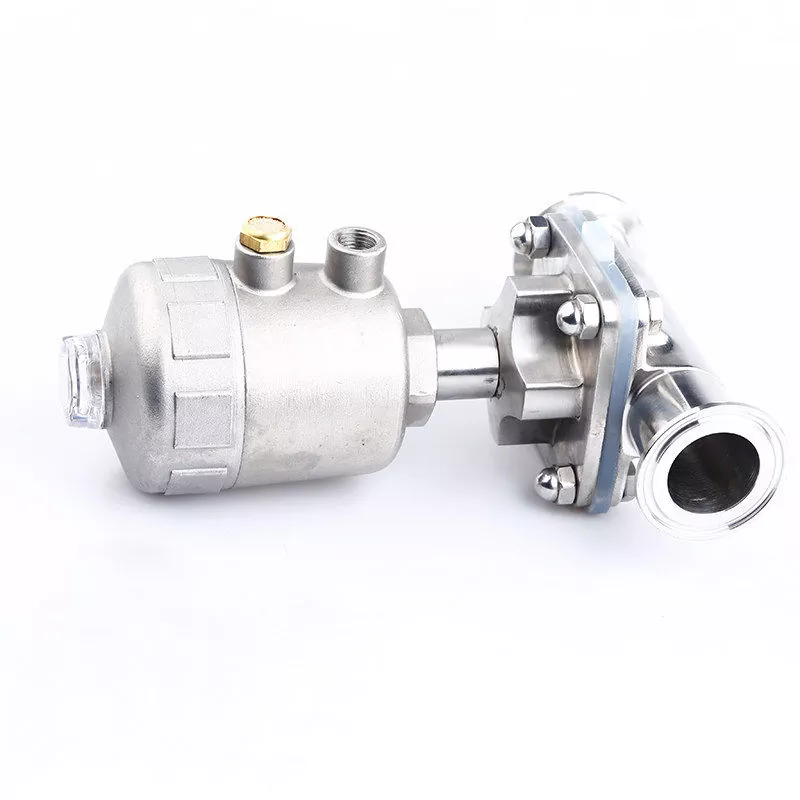

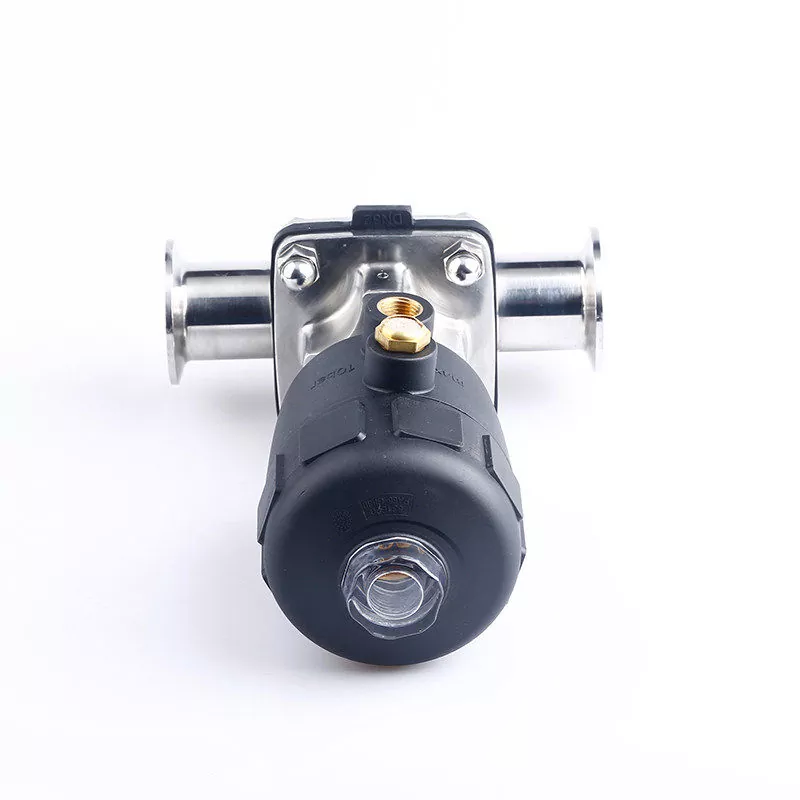

Pneumatikus membránszelep

A DINGYUE pneumatikus membránszelepet olyan folyamatsorokhoz fejlesztették ki, ahol a pontos áramlásszabályozás és a szigorú tisztaság egyaránt fontos. Pneumatikus működtetővel meghajtva lehetővé teszi az automatikus nyitást és zárást, miközben kézi működtetés nélkül is zökkenőmentesen vezérli a hordozót. A rozsdamentes acél szerkezet, a higiénikus membrán kialakítás és a könnyen karbantartható szerkezet alkalmassá teszi steril feldolgozó berendezésekhez, CIP-rendszerekhez és nagy tisztaságú hűtőhurkokhoz fejlett létesítményekben. Mindegyik szelep szigorú minőség-ellenőrzés alatt készül, hogy támogassa a folyamatos teljesítményt igényes ipari környezetben.

Specifikáció Részletek

Hogyan működik a pneumatikus működtető?

A pneumatic actuator uses compressed air to control the opening and closing movement of a valve, replacing manual operation with automatic control. In a diaphragm valve system, the actuator generates the force required to move the diaphragm up or down, allowing precise fluid shut-off and flow regulation.

A működési mechanizmus három fő összetevőn alapul:

· Légkamra – Sűrített levegőt fogad, és a légnyomást mechanikai erővé alakítja.

· Dugattyú – Légnyomás alatt mozgatja a szelepszárat.

· Rugós szerelvény – Visszatérő erőt biztosít az egyszeres működésű hajtóművekben.

Szaniter alkalmazásokhoz általában az egyszeres működésű, normál zárt szelepmozgatót választják, mivel ez automatikus kikapcsolás elleni védelmet biztosít, ha a levegőellátás megszakad.

Egyműködésű, normál esetben zárt hajtómű munkafolyamata

1. Nincs levegőellátás: Szelep zárt helyzetben

Ha nincs sűrített levegő, a belső rugó kinyújtott helyzetben marad, és lefelé nyomja a működtető szárat.

A lefelé irányuló erő szorosan a szelepülékhez nyomja a membránt, zárva tartja a pneumatikus membránszelepet, és megakadályozza a közeg áramlását.

Ez az alaphelyzetben zárt (NC) kialakítás hibabiztos funkciót biztosít. Ha a gyártósor váratlanul veszít a légnyomásból, a szelep automatikusan visszaáll a zárt helyzetbe, segít megelőzni a szivárgást, a termékvesztést és a szennyeződés kockázatát az érzékeny folyamatokban.

2. Levegőellátás aktiválva: Szelep nyitási helyzete

Amikor a vezérlőrendszer működési jelet küld, a sűrített levegő belép a működtető kamrába, és nyomást hoz létre a dugattyúra.

A légerő felfelé nyomja a dugattyút, miközben összenyomja a rugót a működtetőben. Ahogy a dugattyú mozog, a csatlakoztatott szár felemeli a membránt a tömítőfelületről, lehetővé téve a folyadék átáramlását a csővezetéken.

Ez az automatikus működés gyorsabb reakciót, távvezérlést és egyenletes szelepmozgást tesz lehetővé a gyakori ciklust igénylő gyártási rendszerekben.

3. Levegőellátás felszabadul: A szelep visszaáll zárt helyzetbe

A sűrített levegő felszabadulásakor a működtető kamrában a nyomás csökken.

Anélkül, hogy a légnyomás megtartaná a dugattyút, a rugó visszatér eredeti állapotába, és lefelé nyomja a dugattyút és a szárat. A membrán visszamozdul a szelepülékre, lezárja a szelepet és leállítja a folyadék áramlását.

Ez az automatikus visszaállítási funkció biztosítja, hogy a szelep minden egyes működési ciklus után biztonságosan zárt helyzetbe kerüljön.

Double-Acting Actuator Option

A kettős működésű hajtómű másként működik, mint a rugóvisszatérítéses kivitel. Visszatérő rugó használata helyett a dugattyú mindkét oldalára szállított sűrített levegőre támaszkodik.

· Nyitás: A levegő belép az alsó kamrába, és felfelé nyomja a dugattyút a szelep kinyitásához.

· Zárás: A levegő belép a felső kamrába, és lefelé nyomja a dugattyút a szelep zárásához.

Mivel mindkét mozgást légnyomás hajtja, a kettős működésű hajtóművek gyorsabb nyitási és zárási sebességet biztosítanak rugó ellenállása nélkül. Alkalmasak olyan automatizált rendszerekben, ahol folyamatos levegőellátás áll rendelkezésre, és gyors szelepreakció szükséges.

A megfelelő működtető kiválasztása rendszeréhez

Az egyszeres működésű szelepmozgatókat előnyben részesítik olyan egészségügyi folyamatokhoz, ahol fontos a biztonsági leállítás, míg a kettős működésű aktuátorokat gyakran választják a gyorsabb működést igénylő nagyfrekvenciás automatizáláshoz.

A megfelelő aktuátor kiválasztása olyan tényezőktől függ, mint a rendszer kialakítása, a levegő rendelkezésre állása, a működési gyakoriság és a folyamatbiztonsági követelmények.

Gyártási folyamat

· Precíziós kovácsolás: A pneumatikus membrános szeleptest kovácsolásához kiváló minőségű rozsdamentes acélt használunk.

· Nagy pontosságú megmunkálás: CNC gépeket használunk az áramlási út alakítására és a belső felület tükörfényesre polírozására. Ez egy halott láb nélküli kialakítást hoz létre, amely könnyen tisztítható.

· Membrángyártás: A pneumatikus membránszelep "szíve" egy kompozit membrán (PTFE + gumi). Vegyszerállónak és nagyon rugalmasnak tervezték a hosszú távú használatra.

· Szigorú tesztelés: Minden alkatrész tiszta helyiségben van összeszerelve, és átmennek a nagynyomású teszteken a szivárgásmentesség biztosítása érdekében.

Miért van szükség különböző típusú egészségügyi szelepekre?

Egy egészségügyi folyadékrendszerben a szelepek sokkal többet tesznek, mint egyszerűen elindítják vagy leállítják az áramlást. A különböző gyártási folyamatok eltérő közegjellemzőket, higiéniai követelményeket, nyomásviszonyokat és tisztítási eljárásokat foglalnak magukban. A steril gyógyszergyártásra alkalmas szelep nem biztos, hogy a megfelelő választás italtovábbító vonalhoz vagy nagy viszkozitású termékrendszerhez.

Ez az oka annak, hogy az iparágak különböző egészségügyi szelepeket alkalmaznak. Mindegyik szerkezetet úgy fejlesztették ki, hogy megoldja a specifikus folyamati kihívásokat, egyensúlyban tartva a tisztaságot, az áramlási hatékonyságot, a karbantartási követelményeket és a működési megbízhatóságot.

1. Egészségügyi membránszelepek – Kritikus higiéniai alkalmazásokhoz

A gyógyszeriparban, a biotechnológiában és más nagy tisztaságú eljárásokban a szennyeződés megelőzése az első számú prioritás. Az egészségügyi membránszelepeket olyan alkalmazásokra tervezték, ahol még kis mennyiségű visszatartott közeg is befolyásolhatja a termék minőségét.

A membrán tömített elválasztást hoz létre a szelepmechanizmus és a technológiai folyadék között. Ez a szerkezet csökkenti azokat a területeket, ahol folyadék maradhat, és megkönnyíti a szelep tisztítását a CIP vagy SIP eljárásokkal. A steril közegátvitelhez, a tisztított vízrendszerekhez és az érzékeny biológiai folyamatokhoz a membránszelepek megbízható megoldást kínálnak a folyamatok integritásának megőrzésére.

Más szelepkonstrukciókkal összehasonlítva a membránszelepeket általában a tisztaság érdekében részesítik előnyben, nem pedig a nagy igénybevételű áramláskezeléshez. Alkalmasabbak közepes nyomású körülményekhez és alkalmazásokhoz, ahol a higiénia szabályozása fontosabb, mint a maximális áramlási kapacitás.

2. Egészségügyi pillangószelepek – a hatékony, nagy térfogatú folyadékszállításhoz

Az élelmiszerek, italok és tejtermékek gyártósorai gyakran napi nagy mennyiségű folyadékot igényelnek a csővezetékeken keresztül. Ezekben az alkalmazásokban az egészségügyi pillangószelepeket széles körben használják, mivel egyszerű és kompakt szerkezetükkel hatékony áramlásszabályozást biztosítanak.

The lightweight design makes them practical for larger pipe sizes, while the quick quarter-turn operation allows fast opening and closing during production and cleaning cycles. Általában tárolótartályokra, átemelő csővezetékekre és CIP-rendszerekre telepítik, ahol fontos a megbízható működés és az egyszerű karbantartás.

A membránszelepekhez képest a pillangószelepek gazdaságosabb választást kínálnak a nagy átmérőjű szaniter csővezetékekhez. A tárcsa azonban működés közben az áramlási járatban marad, ami enyhe áramlási ellenállást okozhat. Az ultratiszta alkalmazásokhoz, amelyeknél a lehető legalacsonyabb a folyadék-visszatartás kockázata, más szelepkonstrukciók alkalmasabbak lehetnek.

3. Egészségügyi golyóscsapok – nagy átfolyású és viszkózus közeg kezeléséhez

Nem minden egészségügyi rendszer kezeli az alacsony viszkozitású folyadékokat, például a vizet. Számos élelmiszer-ipari és ipari folyamat vastagabb termékekre vonatkozik, beleértve a szirupokat, szószokat, koncentrátumokat és más viszkózus anyagokat, amelyek sima és korlátlan áramlást igényelnek.

Az egészségügyi golyóscsapokat teljes nyílású áramlási útvonallal tervezték, amely lehetővé teszi a közeg áthaladását minimális nyomásveszteséggel teljesen kinyitva. Ez alkalmassá teszi azokat az alkalmazásokhoz, ahol az áramlási hatékonyság fenntartása és a vastagabb anyagok kezelése fontos szempont.

A pillangószelepekhez képest a gömbcsapok nyitottabb áramlási csatornát és jobb teljesítményt biztosítanak az igényes közegátvitelhez. A hagyományos gömbcsapszerkezetek azonban tartalmazhatnak belső üregeket, ahol a maradék folyadék összegyűlhet. Szigorú higiéniai alkalmazások esetén a megfelelő szelepkialakítás, felületkezelés és tisztítási eljárások elengedhetetlenek a rendszer tisztaságának megőrzéséhez.

Az alkalmazáshoz megfelelő egészségügyi szelep kiválasztása

A megfelelő egészségügyi szelep a folyamat tényleges követelményeitől függ, beleértve a közeg típusát, a tisztasági szintet, a csővezeték méretét, az üzemi nyomást és a tisztítási módszert.

· A gyógyszerészeti és biofeldolgozó rendszerek általában a szennyeződés megelőzését és a steril működést helyezik előtérbe.

· Az élelmiszer-, ital- és tejtermék-vezetékek gyakran hatékony áramlásszabályozást igényelnek a nagy mennyiségű átvitelhez.

· A nagy viszkozitású termékekhez simább és kevésbé korlátozott áramlású szelepekre lehet szükség.

DINGYUE provides a complete range of sanitary valve solutions, including sanitary butterfly valves, sanitary ball valves, and hygienic diaphragm valves, helping customers select suitable flow control equipment for pharmaceutical, food processing, semiconductor, and liquid cooling applications.
