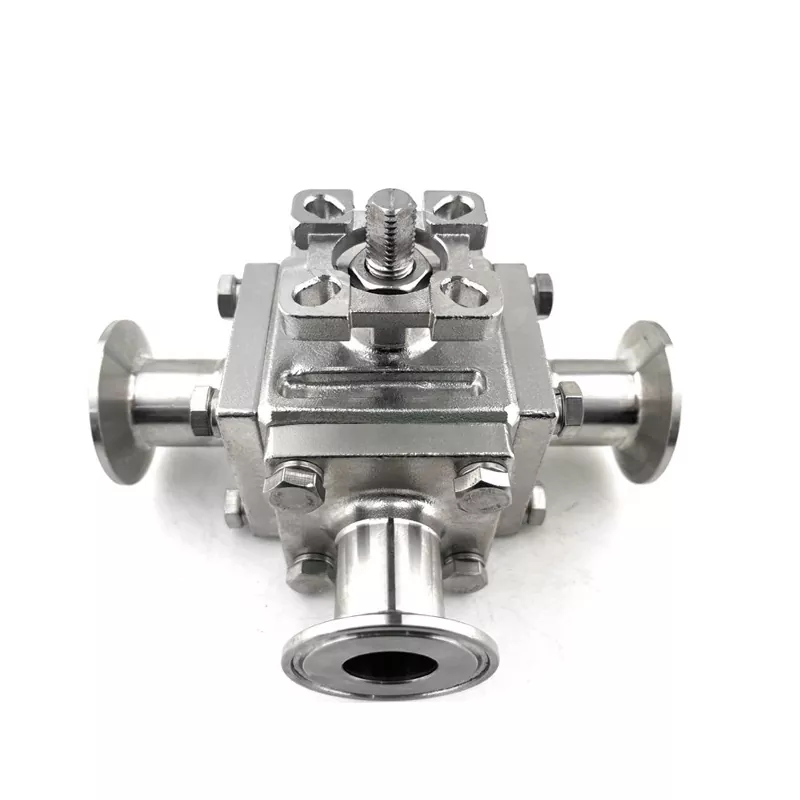

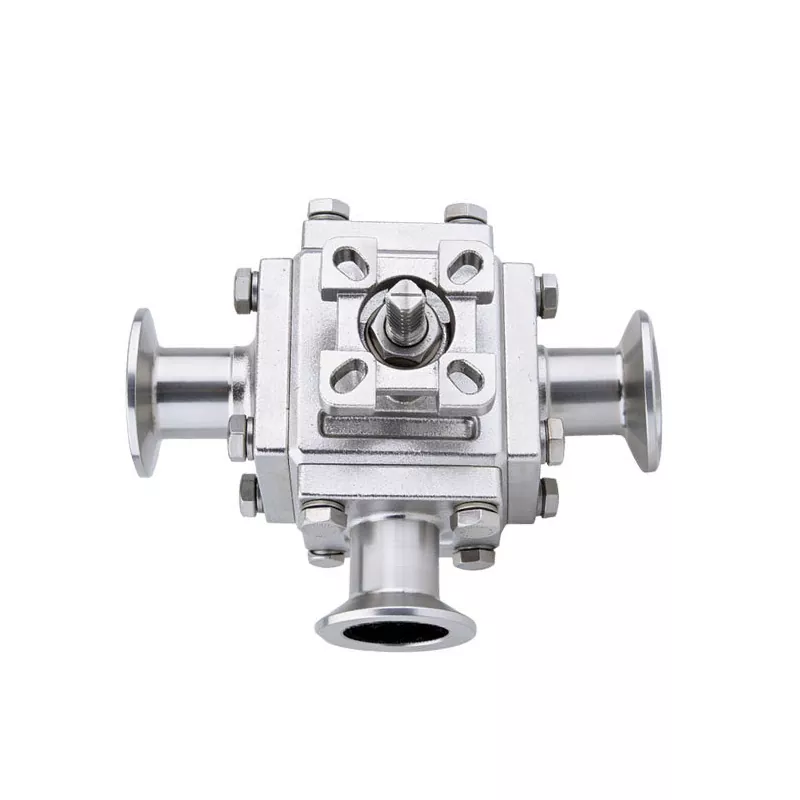

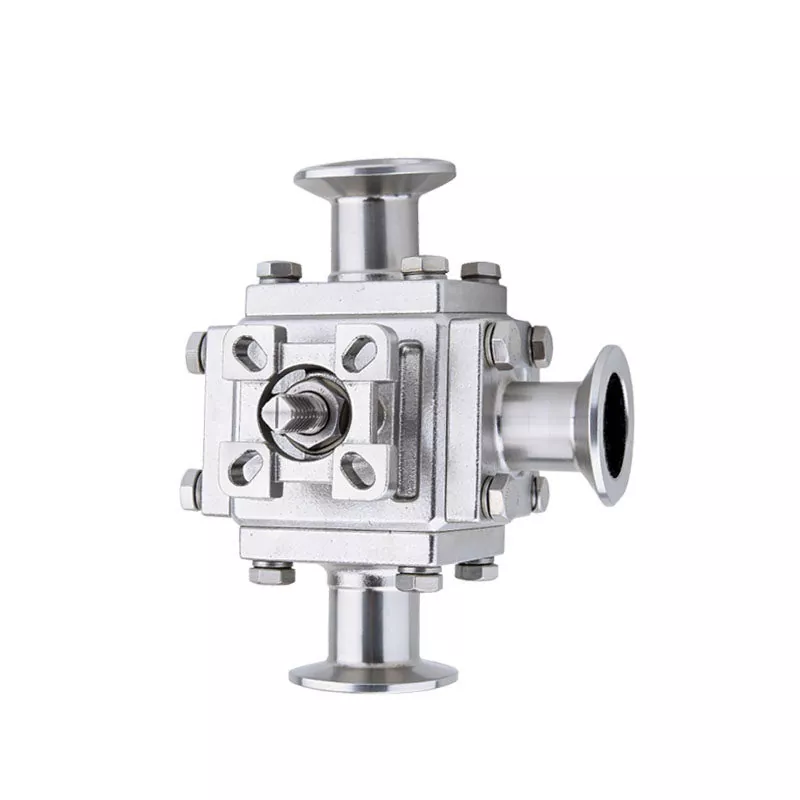

Háromutas kapszulázott bilincs golyóscsap

Az egészségügyi feldolgozó vonalakban a szelep kialakítása közvetlenül befolyásolja a tisztítási hatékonyságot és a szennyeződés ellenőrzését. A DINGYUE háromutas kapszulázott szorítógolyós szelepét olyan kapszulázott szerkezettel fejlesztették ki, amely segít csökkenteni a folyadékvisszatartási területeket, és megvédi a kritikus tömítő alkatrészeket működés közben. Szorítócsatlakozása a hagyományos menetes kivitelekhez képest gyorsabb beszerelést és cserét tesz lehetővé, megkönnyítve a karbantartást a gyakran tisztított csővezetékrendszerekben. Italgyártáshoz, gyógyszerészeti berendezésekhez és nagy tisztaságú folyadékkeringető alkalmazásokhoz alkalmas ez a szelep praktikus áramlásváltási teljesítményt nyújt, miközben támogatja a szigorú higiéniai követelményeket.

Átfogó műszaki előírások

Melyik 3 utas golyós szelepre van szüksége?

Egyszerű útmutató nem műszaki vevőknek és beszerzési vezetőknek

Mindkét szelep remekül szabályozza a folyadék irányát, de belül másképp épülnek fel. Íme egy egyszerű, szakzsargontól mentes lebontás, amely segít kiválasztani a költségvetésének és a rendszerének megfelelőt.

1. Háromutas kapszulázott bilincs golyóscsap

Tekintsd ezt a szelepet egy szélesre nyíló, egyenes alagútnak. A szelep belsejében lévő lyuk pontosan akkora, mint a csővezetéke.

Max Flow, Zero Resistance: Mivel nincsenek keskeny foltok, a folyadék tökéletesen simán áthalad. A szivattyúinak nem kell extra keményen dolgozniuk, és nulla nyomást veszít.

Legjobb a vastag folyadékokhoz: Ha a folyadék sűrű (például szósz, paszta vagy gél), vagy apró részecskéket tartalmaz, ez a legjobb választás, mert semmi sem ragad le.

Szuperkönnyű tisztítás: Mivel a belseje teljesen lapos és egyenes, a tisztítórendszere (CIP/SIP) könnyedén kiöblíti a régi tételeket, nulla holt zónával.

A kompromisszum: A nehéz négyzet alakú test több kiváló minőségű rozsdamentes acélt használ, így nehezebb és drágább.

2. Csökkentett furatú lejtős 3-utas golyósszelep

Ezen a szelepen belül a középső rész (a golyó) valamivel keskenyebb, mint a cső. Hogy minden szépen haladjon, sima, fokozatos lejtőt építettünk (mint egy kis csúszda), amely összeköti a közepét a két végével.

100%-ban teljes vízelvezetés: A beépített lejtős kialakítás életmentő. Amikor kikapcsolja vagy kiöblíti a rendszert, a maradék folyadék természetesen lecsúszik, és teljesen kifolyik. Nincs maradék tócsa vagy pangó folyadék a szelepben.

Nagy megtakarítás (Magas ROI): Mivel a mag részei valamivel kisebbek, a szelep könnyebb és sokkal pénztárcabarátabb. Prémium egészségügyi teljesítményt biztosít alacsonyabb áron.

Legjobb tiszta folyadékokhoz és gázokhoz: Tökéletes tiszta vízhez, levegőhöz, gázokhoz vagy adatközponti hűtőfolyadékokhoz, ahol az áramlási szélesség apró változása nem befolyásolja a teljesítményt.

Gyors összehasonlító táblázat

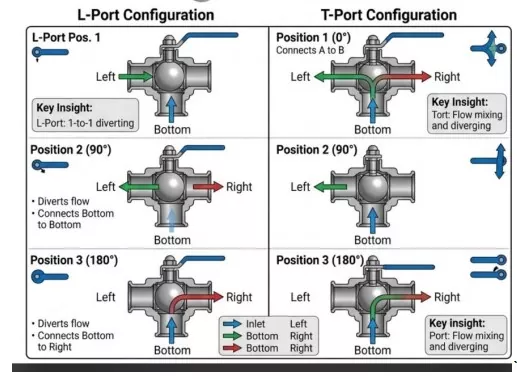

A többnyílású szelepek lehetővé teszik a mérnökök számára, hogy leegyszerűsítsék az összetett csőhálózatokat azáltal, hogy több egyirányú szelepet egyetlen többportos szerelvényre cserélnek. A háromutas kapszulázott bilincs háromutas tokozott szorítóbilincs golyósszelep két különböző port-konfigurációban – L-Port vagy T-Port – áll rendelkezésre, hogy megfeleljen a technológiai folyadékelosztási és keverési igények széles skálájának.

L-port konfiguráció (elvezető szelep)

Az L-port kialakítást elsősorban arra használják, hogy a folyadékot egyetlen tápvezetékből két alternatív irány egyikébe tereljék. Amikor a fogantyú vagy az aktuátor elfordul $90^\circ$, a belső áramlási útvonal tisztán vált az A kimeneti portról a B kimeneti portra. Lehetetlen mindhárom portot egyszerre csatlakoztatni L-port konfigurációban, így ideális választás a tartalék berendezések leválasztására vagy a folyadékút két különálló tárolótartály közötti átkapcsolására.

T-Port konfiguráció (keverő és keverőszelep)

A T-port kialakítás a rendszer maximális rugalmasságát kínálja. Működhet váltószelepként, keverőszelepként vagy teljesen nyitott átvezető blokkként. A T-port szelep mindhárom csővezeték-portot egyszerre csatlakoztathat, lehetővé téve, hogy két különálló folyamatáramot egyetlen kevert folyadékvezetékben egyesítsen. Ezenkívül a szelepgolyó elfordítása lehetővé teszi az egyes vezetékek elkülönítését vagy a teljes háromirányú áramlás fenntartását, így a vezérlőmérnökök teljes rugalmasságot biztosítanak az összetett folyadékhálózatok tervezésekor.

Gyakran Ismételt Kérdések

K: Miért van szükség tokozott ülésre a nagy tisztaságú feldolgozáshoz?

V: A szabványos háromutas tokozott szorítóbilincs golyósszelep-ülék csak a bemeneti és kimeneti nyílások körül tömít, így egy kis hézag marad a golyó és a szelepház között. A folyamatfolyadék beszivároghat ebbe az üregbe, és stagnálhat. Egy kapszulázott ülék teljesen kitölti ezt az üres teret, biztosítva, hogy semmilyen közeg ne szoruljon be a szeleptestbe.

K: Ez a szelep képes kezelni a magas hőmérsékletű gőzsterilizálást?

V: Igen. Prémium minőségű TFM 1600 polimer üléseinkkel szelepeink megbízhatóan működnek akár $180^\circ\text{C}$ folyamatos hőmérsékleten, így teljesen kompatibilisek a szabványos Clean-In-Place (CIP) és Steam-In-Place (SIP) hőtisztító ciklusokkal.

K: A szállítmány tartalmazza a teljes nyomonkövetési dokumentumokat?

V: Igen. Minden szállítmány tartalmaz átfogó EN 10204 3.1 anyagvizsgálati jelentéseket (MTR), amelyek az összes rozsdamentes acél alkatrész pontos kémiai összetételét és fizikai vizsgálati adatait mutatják, biztosítva a teljes nyomon követhetőséget az eredeti acélolvadékig.

Dedikált értékesítés utáni szolgáltatás és garanciális támogatás

Kapcsolatunk az Ön csapatával nem ér véget, ha a szállítmány elhagyja gyárunkat. Minden általunk megépített termék mögött egy átfogó támogatási rendszerrel állunk, amelyet a gyártósorok zökkenőmentes működésének biztosítására terveztek:

1) Átfogó garancia: Minden szelep szabványos 12 hónapos szerkezeti garanciát tartalmaz, amely az anyagokra és a gyártási minőségre vonatkozik.

2) Szállításra kész cserealkatrészek: Raktárunkban nagy raktárkészletet tartunk fenn csereüléskészletekből, szártömítésekből és O-gyűrűkből, lehetővé téve a karbantartási alkatrészek gyors szállítását, hogy minimalizáljuk a létesítmény állásidejét.

3) Érzékeny műszaki támogatás: Tapasztalt mérnöki támogatási csapatunk e-mailben vagy videohívásban áll rendelkezésére, hogy segítséget nyújtson csapatának a telepítési kérdésekben, az aktuátor beállításában vagy a rutin karbantartási hibaelhárításban.
