Az ipari csővezetékek és a szaniter-feldolgozó rendszerek gyakran eltérő méretszabványokat követnek. Az azonos névleges méretűnek tűnő cső falvastagsága és belső átmérője eltérő lehet, ami beállítási problémákat okozhat a telepítés során.
A DINGYUE 19MPX adapterek ezt az eltérést úgy oldják meg, hogy az egyik oldalon egy Tri-Clamp csatlakozást, a másik oldalon pedig egy Schedule 10S hegesztési véget kombinálnak. A belső átmenet úgy van megmunkálva, hogy csökkentse az áramlási terület hirtelen változásait, így alkalmas olyan rendszerekre, ahol fontos a tisztaság, az áramlási stabilitás és a hosszú távú megbízhatóság.
|
Kategória |
Főbb jellemzők / Opciók |
Alkalmazás és funkciók |
|
Terméktípus / cikkszám |
• 19 MPX (Tri-Clamp x Schedule 10S Butt Weld Adapter) |
Nagy teherbírású átmeneti szerelvényként szolgál az egészségügyi Tri-Clamp feldolgozósorok és az Sch 10S ipari csőrendszerek között. |
|
A kapcsolat véget ér |
• 1. vég: Tri-Clamp karima • 2. vége: ütemterv 10S sima végű tompahegesztés (Sch 10S BW) |
Szorítóvég: Könnyen szétszerelhető a rutin karbantartáshoz/tisztításhoz. Sch 10S hegesztési vég: nagy szilárdságú állandó hegesztés a Schedule 10S csőhöz. |
|
Anyagminőség |
• 316 literes rozsdamentes acél (1,4404) • 304 rozsdamentes acél (1.4301) |
316L: Kiváló lyukkorrózióállóság a biopharm, nagy tisztaságú folyadék- és folyadékhűtő rendszerekhez. 304: Standard minőség élelmiszer-, ital- és általános ipari folyamatsorokhoz. |
|
Anyag- és minőségi szabványok |
• ASTM A182 / A479 / A269 megfelelőség • Fűtési tételszámmal bélyegzett • Teljes anyagvizsgálati jelentés (MTR) nyomon követhetőség |
Szilárd kovácsolt rúdanyagból vagy nehéz falú csőből készült, hogy ellenálljon a nagyobb üzemi nyomásnak és a mechanikai igénybevételnek. |
|
Szabványok és tanúsítás |
• 3-A egészségügyi szabványok (No. 63-03 / Engedélyszám: 621) • ASME BPE kompatibilis • FDA 21 CFR 177.2600 és USP Class VI (illeszthető tömítésekhez) |
Tanúsított higiénikus konstrukció, amely biztosítja a globális felcserélhetőséget és a biztonsági megfelelést a nagy tisztaságú és egészségügyi feldolgozási alkalmazásokhoz. |
Folyadékhűtéses adatközpontok vagy egészségügyi folyadékrendszerek építése során a mérnökök gyakran rejtett csapdával szembesülnek: az ipari csövek és a szaniterszelepek nem ugyanazt a nyelvet beszélik.
Még ha mindkettő "2 hüvelyk" címkével van ellátva, a tényleges belső átmérőjük teljesen eltérő. Ha szabványos egyenes érvéghüvellyel kényszeríti össze őket:
A "Speed Bump" hatás: A cső belsejében éles, szaggatott belső párkány képződik.
A baktérium/törmelékcsapda: A folyadék belecsapódik ebbe a falba, turbulenciát, pangó holt zónákat és táptalajt a baktériumoknak vagy a hűtőfolyadék-törmeléknek. A CIP (Clean-In-Place) rendszer nem tudja kiöblíteni.
Az intelligens mérnökök pontosan ezért választják a 19 MPX hegesztési adaptert.

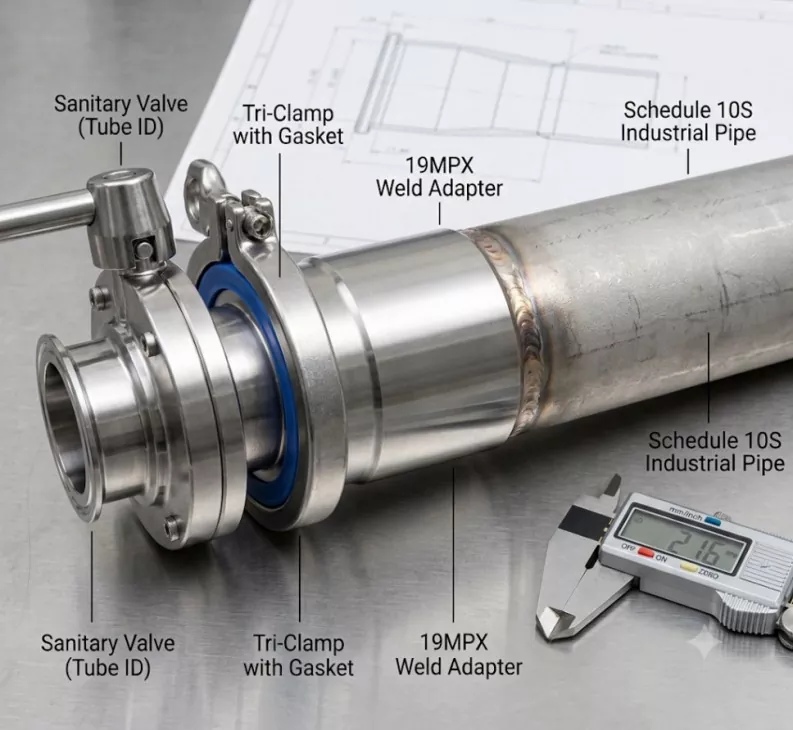

Az éles szikla helyett a 19 MPX CLAMP X SCHEDULE 10S WELD ADAPTEREK precíziós megmunkálású kúpos belső lejtővel (belső letöréssel) rendelkeznek. Sima autópálya rámpaként működik:
A hegesztési oldalon (jobbra): tökéletesen illeszkedik a Schedule 10S ipari cső vastag falához és széles átmérőjéhez.
A bilincs végén (bal): Belül simán elvékonyodik, hogy megfeleljen a szelepek, szivattyúk vagy berendezések szabványos szanitercső azonosítójának.
Az eredmény: 100%-ban holttér-mentes. Tökéletes lamináris áramlás. Teljesen megfelel a 3-A egészségügyi szabványoknak.
|
Mérete: 2" Csatlakozás |
Tényleges külső (OD) |
Falvastagság |
Belső áramlás (ID) |
Legjobb a... |
|
Egészségügyi szelep (cső) |
2,00" (normál) |
Vékony (0,065 hüvelyk) |
1,87" (kisebb) |
Tisztítsa meg a berendezéseket, szelepeket és szivattyúkat |
|
Ipari cső (Sch 10S) |
2,375" (tömeges) |
Vastag (0,109 hüvelyk) |
2,16" (nagyobb) |
Fő tápvezetékek, nagynyomású hűtés |
|
19MPX adapter |
Zökkenőmentes átmenet 2,375"-ről 2,00"-re |
Belső kúpos lejtő |
Tökéletesen megszünteti a 0,29 hüvelykes rést! |
A két világ áthidalása holttér nélkül! |
Ha új generációs folyadékhűtéses adatközpontot épít vagy szállít, a 14WMX és 19MPX CLAMP X SCHEDULE 10S HEGESZTÉSI ADAPTEREK nem csupán alkatrészek – hanem a rendszer biztosítékai.
A beállítás: A fő hűtőközeg hurkok és a hűtőelosztó egységek (CDU) nagy teherbírású, vastag falú Schedule 10S rozsdamentes acél csöveket igényelnek az állandó nyomás kezelésére és több évtizedes szivárgásmentes működés biztosítására.
A kihívás: A tényleges szerverállványokhoz, elosztókhoz és vezérlőszelepekhez Tri-Clamp (gyorslekapcsolódási) csatlakozásokra van szükség, hogy a technikusok gyors karbantartást vagy cserét végezhessenek szerszámok nélkül.
A megoldás: A 14WMX és 19MPX adapterek egyik oldalán nagy teherbírású ipari hegesztési vég, a másikon pedig precíziós egészségügyi bilincs található, amelyek zökkenőmentesen kötik össze ezt a két teljesen különböző csőrendszert.
A probléma: Ha egy vastag ipari csövet egy vékonyabb egészségügyi szelephez kényszerít, éles belső "szikla" vagy párkány jön létre. Ez az eltérés súlyos folyadékturbulenciát és hatalmas nyomásesést okoz, ami a hűtőfolyadék-szivattyúk keményebb működésére és energiapazarlásra kényszeríti.
A 19MPX CLAMP X SCHEDULE 10S HEGESZTÉSI ADAPTEREK Előny: A precíziósan megmunkált belső kúpos lejtésével a 19MPX sima autópálya-felhajtóként működik. Kifogástalanul vezeti a hűtőfolyadékot az átmeneten, kiküszöböli a turbulenciát, minimalizálja az áramlási ellenállást, és optimalizálva tartja az adatközpont energiahatékonyságát (PUE).

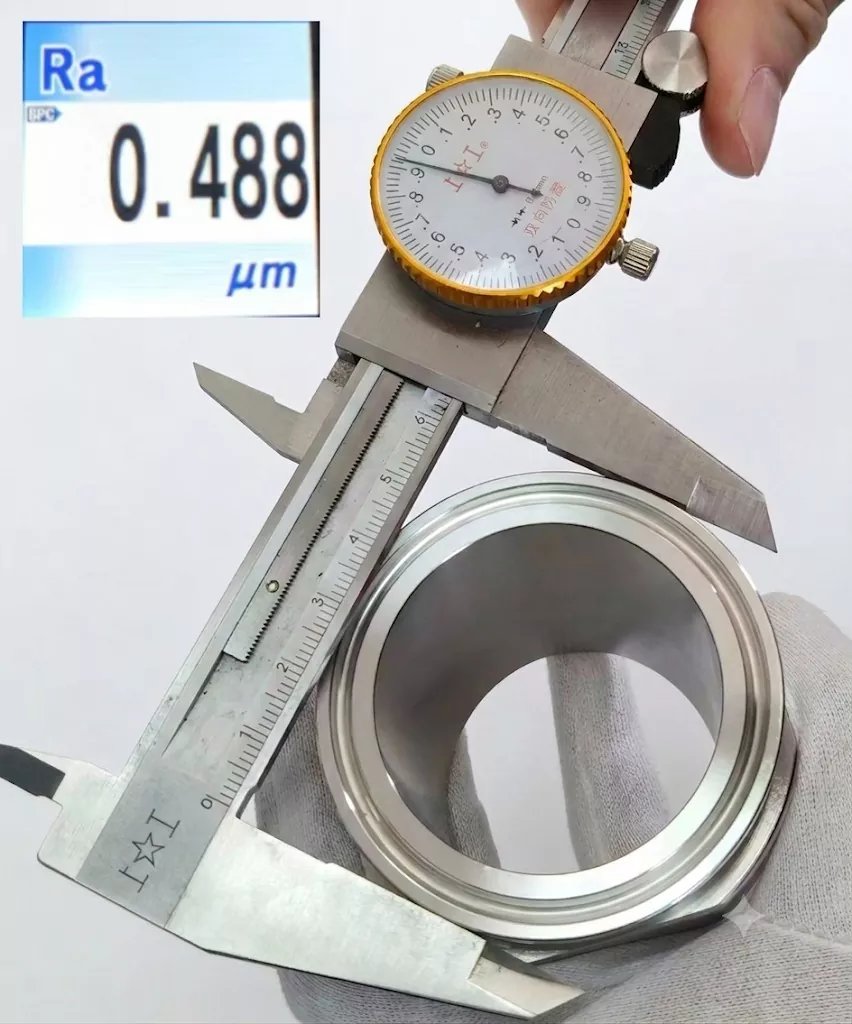

A minőségi gyártás szigorú ellenőrzést igényel. Miután elkészült, termékeink szigorú minőségellenőrzési pontokon mennek keresztül. Ellenőrizzük a kritikus méreteket – magasság, ID és OD – a belső felületi érdesség mellett (garantált Ra < 0,8 µm). Csak a teljesen megfelelő egységeket szállítjuk. Számítson ránk olyan precíziós alkatrészekért, amelyek felülmúlják az iparág elvárásait.
Mivel a szaniter csövek és a Schedule 10S csövek eltérő méretszabványokat használnak. Az adapter segít megfelelő átmenetet létrehozni a tényleges külső és belső méreteik között.
Egy szabványos adapter csak két végét csatlakoztathatja mechanikusan. A 19MPX a belső áramlási átmenetre összpontosít, segítve a különböző csőrendszerek közötti hirtelen átmérőváltozások csökkentését.
Igen. Alkalmas CDU-rendszerekhez és hűtőhurkokhoz, ahol a Schedule-csöveket Tri-Clamp-alapú alkatrészekkel kell összekötni.
A DINGYUE 304 és 316 literes rozsdamentes acél opciókat kínál. A 316L-t általában nagy tisztaságú és korrózióérzékeny alkalmazásokhoz választják.
Igen. A DINGYUE a hegesztési végek méreteit, bilincsméreteit, felületi minőségét és egyéb specifikációit a projekt követelményeinek megfelelően testre szabhatja.
A dokumentációt igénylő projekteknél anyagtanúsítványok, hőszám nyomon követhetőség, ellenőrzési jegyzőkönyvek állnak rendelkezésre.
