Sok ipari alkatrészt szabványos menetes csatlakozásokkal szállítanak, míg a higiénikus feldolgozórendszereket általában a Tri-Clamp csövek köré építik. Amikor ennek a két rendszernek együtt kell működnie, gyakran szükségtelen a meglévő berendezések cseréje.
A DINGYUE 22MP női NPT adapterek közvetlen interfészt hoznak létre a Tri-Clamp csővezetékek és a Male NPT alkatrészek között. A tervezés segít a mérnököknek a szelepek, műszerek és segédberendezések szaniterrendszerekbe történő integrálásában, miközben a telepítés egyszerű és a karbantartás hatékony.
|
Kategória |
Főbb jellemzők / Opciók |
Alkalmazás és funkciók |
|
Terméktípus / cikkszám |
• 22 MP (Tri-Clamp x Apa NPT Thread Adapter) |
Lehetővé teszi a szivárgásmentes átmenetet az egészségügyi Tri-Clamp rendszerek és a menetes csövek, érzékelők vagy segédberendezések között. |
|
Anyagminőség |
• 316 literes rozsdamentes acél (1,4404) • 304 rozsdamentes acél (1.4301) |
316L: Előnyös a biopharm, a nagy tisztaságú folyadékokhoz és a folyadékhűtő vezetékekhez az alacsony széntartalom és a nagyobb korrózióállóság miatt. 304: Szabványos kereskedelmi minőség élelmiszerekhez, italokhoz, tejtermékekhez és általános feldolgozáshoz. |
|
Szál csatlakozás |
• Férfi NPT (ANSI/ASME B1.20.1) • Precíziósan megmunkált kúpos menetek |
Biztosítja a szoros rögzítést és a megbízható tömítést menettömítő anyaggal (PTFE szalag/paszta) vagy anya NPT alkatrészekkel párosítva. |
|
Megmunkálási profil |
• Masszív kovácsolt rúdanyagból megmunkálva • Kapható csavarkulccsal / imbusztesttel vagy anélkül |
A csavarkulcs lapos / hatlapú test lehetővé teszi a biztonságos meghúzást szabványos szerszámokkal anélkül, hogy károsítaná az egészségügyi bilincs karima felületét. |
|
Szabványok és megfelelőség |
• 3-A egészségügyi szabványok (63-04 tanúsítvány) • ASME BPE kompatibilis • FDA 21 CFR 177.2600 és USP VI. osztály (tömítésekhez) • Nyomon követhetőség: Mill Test Report (MTR) hőszám követéssel |
Teljesen higiénikus feldolgozási tanúsítvánnyal rendelkezik, garantálva az anyagösszetételnek való megfelelést és a globális felcserélhetőséget. |
Egy egészségügyi csővezeték-projekt különböző beszállítóktól származó alkatrészeket tartalmazhat, és a csatlakozási szabványok nem mindig következetesek.
A 22 megapixeles női Npt-adapterek átmeneti pontot biztosítanak a Tri-Clamp csővezetékek és a Male NPT alkatrészek között, segítve a vállalkozókat, hogy új berendezéseket integráljanak a meglévő rendszerekbe jelentősebb csővezeték-módosítások nélkül.
Az opcionális hatlapú test lehetővé teszi a szerelők számára, hogy megfelelő meghúzási erőt alkalmazzanak szabványos szerszámokkal, miközben védik a bilincs csatlakozási területét.
Ez a kialakítás különösen hasznos a berendezések összeszerelése, cseréje és helyszíni karbantartása során, ahol a telepítés hatékonysága számít.
Az állandó hegesztett módosításokhoz képest a bilincs alapú adapter lehetővé teszi a könnyebb cserét és a jövőbeni rendszerbeállításokat.
A folyamatmérnökök számára ez kevesebb állásidőt jelent a műszerek hozzáadása, a berendezések elrendezésének megváltoztatása vagy a folyadékáramkörök korszerűsítése során.

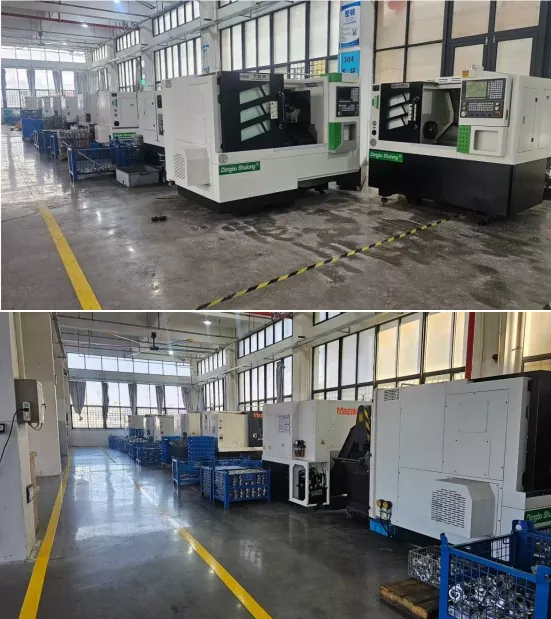

A DINGYUE precíziós CNC-megmunkálással 22 megapixeles női NPT-adaptereket gyárt a menetpontosság és a csatlakozási méretek állandó megőrzése érdekében.
A 304 és 316L rozsdamentes acél anyagokat gondosan ellenőrzik a gyártás során. A nyomon követhetőséget igénylő alkalmazásokhoz anyagtanúsítványok és ellenőrzési dokumentáció állnak rendelkezésre a projektkövetelmények alátámasztására.

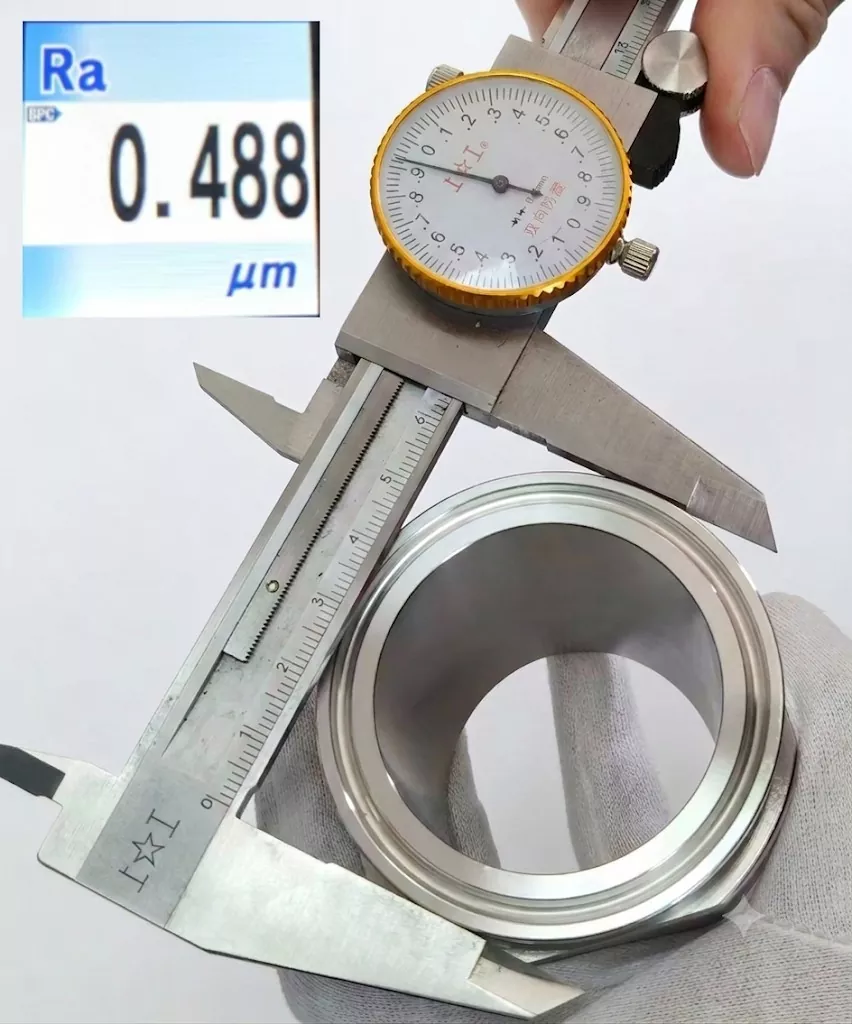

Szállítás előtt minden adaptert megvizsgálnak:
· A szál pontossága
· A szorító mérete
· Felületi állapot
· Az anyag konzisztenciája
A DINGYUE ellenőrzi a megmunkálás minőségét és a felületi követelményeket, hogy megfelelő tömítésekkel és bilincsekkel párosítva stabil tömítési teljesítményt biztosítson.
A külső NPT menetes alkatrészeket Tri-Clamp szaniter csőrendszerekkel köti össze, lehetővé téve a különböző csatlakozási szabványok együttműködését.
A különbség a menetcsatlakozási irány. A 21 megapixeles külső NPT menetet használ, míg a 22 megapixeles belső NPT menetes csatlakozást biztosít a külső NPT alkatrészek fogadásához.
A 304 általános élelmiszeripari és ipari alkalmazásokhoz alkalmas. A 316L gyógyszerészeti, nagy tisztaságú és korrózióra érzékeny környezetekhez ajánlott.
Igen. Egyedi menetméretek, bilincsméretek, anyagok és felületi felületek készíthetők a projekt igényei szerint.
Igen. Általában moduláris hűtőegységekben használják menetes berendezés-alkatrészek Tri-Clamp csőhálózatokkal való összekapcsolására.
