316L egészségügyi hosszú hegesztési érvéghüvely higiénikus csőrendszerekhez

Nagy higiéniai csővezeték-projekteknél a szaniter berendezések ipari csőhálózatokkal való összekapcsolása gyakran többet igényel, mint egy szabványos érvéghüvely. A különböző csőméretezési rendszerek, hegesztési követelmények és beépítési feltételek kihívásokat jelenthetnek a csővezeték-integráció során.

A higiénikus csőrendszerekhez készült 316L-es egészségügyi hosszú hegesztési érvéghüvely kiterjesztett hegesztési területet biztosít, amely megkönnyíti a pozícionálást és stabilabb hegesztést a Schedule cső és az egészségügyi bilincs csatlakozásai között. A hosszabb hegesztési szakasz különösen alkalmas a nagy tisztaságú csőrendszerekben általánosan használt AWI hegesztési és orbitális hegesztési eljárásokhoz.

A 316 literes rozsdamentes acélból készült, precíz méretszabályozással és sima belső felületekkel, ez a hüvely segít fenntartani a tiszta áramlási útvonalakat, miközben támogatja a megbízható telepítést olyan igényes környezetben, mint a biofarmakon, félvezető üzemek, adatközponti folyadékhűtő hurkok és egészségügyi feldolgozó berendezések.

Műszaki előírások

Miért válasszon hosszú hegesztésű érvéghüvelyt a szabványos érvéghüvely helyett?

Több hegesztési hely komplex csőszereléshez

A nagy szaniter csőrendszerek gyakran pontos elhelyezést igényelnek a hegesztés előtt. A rövid hegesztési szakasz korlátozhatja a telepítés rugalmasságát és megnehezítheti a beállítást, különösen nagyobb átmérőjű csöveknél vagy előregyártott csőszerelvényeknél.

A 316L Sanitary Long Weld Ferrule kiterjesztett hordó kialakítása további hegesztési hosszt biztosít, így a szerelőknek több teret biztosítanak a pontos beállításhoz és a stabil hegesztési műveletekhez.

Ez praktikus választássá teszi a következőket:

· Orbitális hegesztett csőrendszerek

· Nagy technológiai csúszások

· Állandó higiénikus csővezetékek telepítése

· Nagy tisztaságú folyadékkeringtető rendszerek

Ütemezett csőalkalmazásokhoz tervezték

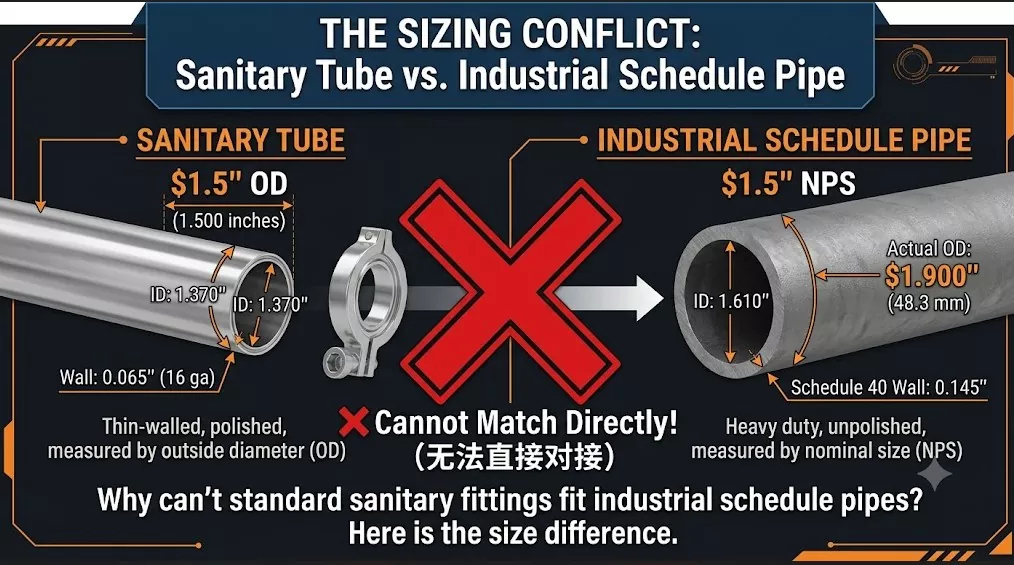

A hagyományos egészségügyi érvéghüvelyeket általában szabványos szaniter csövekkel használják, de sok ipari projektben Schedule csőméreteket alkalmaznak a nagyobb mechanikai teljesítmény érdekében.

A 14AM7X hosszú hegesztésű érvéghüvely áthidalja ezt a mérethézagot a következők kombinációjával:

· Csőhegesztési kompatibilitás ütemezése

· Szaniter Tri-Clamp csatlakozási rugalmasság

· Higiénikus belső áramlási kialakítás

Ez lehetővé teszi a mérnökök számára, hogy nagy teherbírású csőhálózatokat szelepekkel, szivattyúkkal, tartályokkal és olyan berendezésekkel kössenek össze, amelyekhez egészségügyi bilincs csatlakozások szükségesek.

Engineering Advantages

Megbízható hegesztési integráció

A meghosszabbított hegesztési vég jobban szabályozott hegesztési eljárásokat tesz lehetővé, mint a rövid érvéghüvelyek. Ez segít csökkenteni a telepítési nehézségeket és javítja a konzisztenciát a csővezeték gyártása során.

Az orbitális hegesztést igénylő rendszerek esetében a további hegesztési hossz jobb hozzáférést és folyamatszabályozást biztosít.

316L rozsdamentes acél nagy tisztaságú környezetekhez

A 316L rozsdamentes acélt széles körben választják olyan alkalmazásokhoz, ahol fontos a korrózióállóság és a tisztaság.

A szabványos rozsdamentes acélminőségekkel összehasonlítva a 316L a következőket kínálja:

· Jobb ellenállás a lyukkorrózióval szemben

· Javított teljesítmény igényes folyékony környezetben

· Kompatibilitás nagy tisztaságú vízzel és technológiai közegekkel

Általában a következőkben használják:

· Gyógyszerészeti vízrendszerek

· Félvezető vegyszerek szállítása

· Folyadékhűtő keringető hurkok

· Étel- és italfeldolgozó berendezések

A sima belső felület támogatja a tiszta folyadékkezelést

A higiénikus csőrendszerekhez készült 316L-es egészségügyi hosszú hegesztési érvéghüvely esetében a belső felület minősége közvetlenül befolyásolja a tisztítási hatékonyságot és a szennyeződés ellenőrzését.

A DINGYUE hosszú hegesztési érvéghüvelyeket ellenőrzött belső geometriával gyártják, hogy csökkentsék a szükségtelen áramlási zavarokat és segítsenek fenntartani a tisztább csővezeték-környezetet.

Ahol a 316L egészségügyi hosszú hegesztési hüvelyt használják

Biogyógyszerészeti feldolgozó rendszerek

WFI rendszerekben, tisztított vízhurkokban és technológiai berendezések csatlakozásaiban használják, ahol higiénikus hegesztés és anyagkövethetőség szükséges.

Félvezető nagy tisztaságú folyadékrendszerek

Alkalmas ultratiszta víz- és vegyszerszállító csővezetékekhez, ahol a szennyeződés ellenőrzése és a megbízható rozsdamentes acél teljesítmény kritikus fontosságú.

Adatközpont folyadékhűtés infrastruktúra

A modern folyadékhűtési rendszerek megbízható rozsdamentes acél csőcsatlakozásokat igényelnek a CDU-k, elosztók és hűtőhurkok körül.

A hosszú hegesztési érvéghüvely segíti a szaniter bilincs alkatrészek integrálását a nagyobb Schedule csőhálózatokba, miközben megőrzi a szolgáltatás rugalmasságát.

Élelmiszer- és italfeldolgozó berendezések

Higiénikus gyártósorokon alkalmazzák, ahol fontos a tisztíthatóság, a korrózióállóság és az egyszerű karbantartás.

14AM7X hosszú hegesztésű érvéghüvely vs standard érvéghüvely

Gyártás és minőségellenőrzés

Minden DINGYUE Long Weld Ferrule ellenőrzött megmunkálási eljárással készül a méretpontosság és a megbízható telepítési teljesítmény biztosítása érdekében.

A gyártás magában foglalja:

· 316 literes alapanyag ellenőrzése

· CNC precíziós megmunkálás

· Méretvizsgálat

· Felületi minőség ellenőrzése

· Hőszám-követés

· Anyagok dokumentációjának támogatása

Az olyan kritikus iparágakban, mint a gyógyszeripar, a félvezetőgyártás és a folyadékhűtés, az egységes méretek és az anyagok nyomon követhetősége segít csökkenteni a telepítési kockázatokat a nagyszabású projektek során.

GYIK

Q1: What is the difference between a standard ferrule and a long weld ferrule?

A szabványos érvéghüvely főként az általános szaniter csatlakozásokhoz használatos, míg a hosszú hegesztési érvéghüvely hosszabb hegesztési szakaszt biztosít nagyobb csőrendszerekhez. A hosszabb hegesztési felület megkönnyíti a telepítést, és különösen alkalmas orbitális hegesztéshez és állandó folyamatcsővezetékekhez.

2. kérdés: Használható ez a hüvely folyadékhűtő rendszerekhez?

Igen. A 316L egészségügyi hosszú hegesztési érvéghüvelyek olyan folyadékhűtési alkalmazásokhoz alkalmasak, ahol rozsdamentes acél csővezetékekre, tiszta csatlakozásokra és megbízható, hosszú távú működésre van szükség, beleértve a CDU-t és a nagy sűrűségű hűtőköröket.

Q3: Miért válassza a 316L-es rozsdamentes acélt a 304-es rozsdamentes acél helyett?

A 316L jobban ellenáll a korróziónak és a lyukasztásnak, így alkalmasabb nagy tisztaságú folyadékokhoz, gyógyszerészeti rendszerekhez, félvezető alkalmazásokhoz és igényes hűtési környezetekhez.

4. kérdés: Biztosít anyagtanúsítványokat ezekhez a hüvelyekhez?

Igen. A DINGYUE a projekt követelményeinek megfelelően anyagkövetési dokumentumokat tud biztosítani, beleértve az MTR jelentéseket és a hőszám-nyilvántartásokat.

5. kérdés: Ezek a hüvelyek kompatibilisek az orbitális hegesztéssel?

Igen. A kiterjesztett hegesztési szakaszt úgy tervezték, hogy jobb hozzáférést biztosítson a hegesztéshez, és alkalmas AWI-hegesztési és orbitális hegesztési alkalmazásokhoz.

6. kérdés: A DINGYUE testreszabhatja a méreteket vagy méreteket?

Igen. Az egyedi méretek, anyagok, felületkezelések és speciális projektkövetelmények a csővezetékek specifikációi alapján megbeszélhetők.
