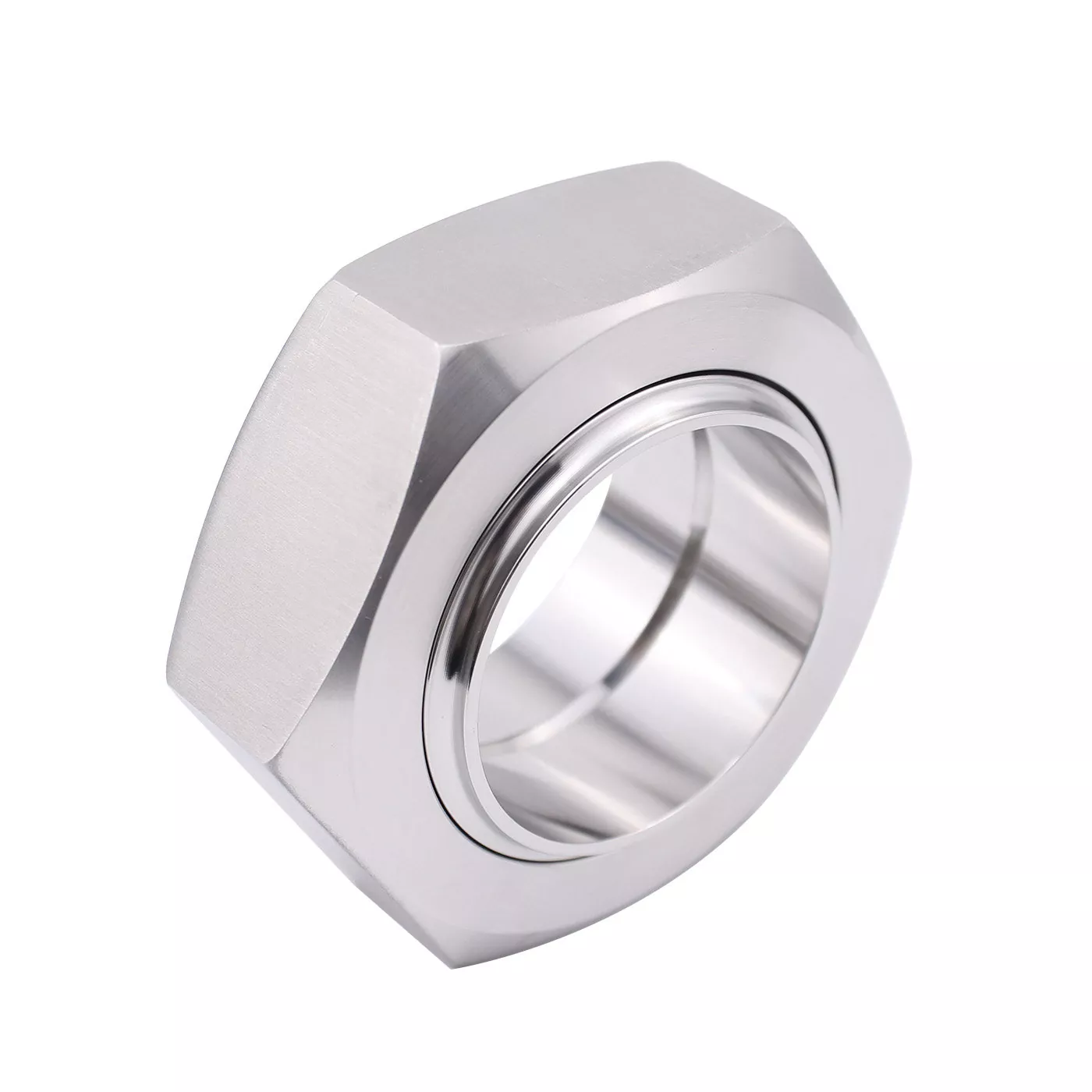

A DINGYUE 3A sanitary Stainless Steel Union Fittings levehető higiénikus csatlakozási megoldást kínál a folyamatcsövekhez, ahol gyakori ellenőrzésre, tisztításra vagy berendezéscserére van szükség.

Ellentétben az állandó hegesztett csatlakozásokkal, az egészségügyi csatlakozások lehetővé teszik a kezelők számára a csőszakaszok leválasztását a csővezeték elvágása vagy újrahegesztése nélkül. A csatlakozószerelvény precíziósan megmunkált alkatrészekből áll, beleértve a menetes anyát, az aparészt, a bélést és a tömítőelemet, amelyek biztonságos kapcsolatot hoznak létre, miközben fenntartják a sima belső áramlási utat.

A 3-A-es egészségügyi követelményeknek megfelelően kialakítva ezek a csatlakozószerelvények olyan rendszerekben használhatók, ahol a tisztíthatóság, az anyagok kompatibilitása és a csatlakozás megbízhatósága fontos szempont.

Műszaki adatok

3-A szabványos kompatibilis higiéniai csatlakozás

A 3A szaniter rozsdamentes acél egyesítő szerelvények tervezése a szennyeződés kockázatának csökkentésére és a könnyebb tisztítási eljárások támogatására összpontosít. A sima megmunkálási felületek és a megfelelően illeszkedő csatlakozóelemek segítenek fenntartani a higiénikus feltételeket a folyamatvezetékekben.

Élelmiszer-, ital- és gyógyszeripari berendezések esetében az egészségügyi követelményeknek megfelelő csatlakozási mód kiválasztása segít fenntartani a rendszer teljesítményét a hosszú távú működés során.

Egyszerű szétszerelés az ellenőrzéshez és karbantartáshoz

Az egyik fő ok, amiért a vásárlók az egyesületi szerelvényeket választják, a hozzáférhetőség.

A hegesztett csatlakozásokhoz képest az egészségügyi csatlakozás akkor nyitható meg, ha a berendezés ellenőrzést, tisztítást vagy alkatrészcserét igényel. Ez alkalmassá teszi olyan folyamatrendszerekhez, amelyek rendszeres karbantartási hozzáférést igényelnek.

Rozsdamentes acél szerkezet higiéniai alkalmazásokhoz

A DINGYUE 3A 304 és 316L rozsdamentes acélból készült csatlakozószerelvényeket szállít.

A 316L-es rozsdamentes acélt általában gyógyszerészeti és fokozottan korróziós környezetekben választják a jobb korrózióállósága miatt, míg a 304-es rozsdamentes acél praktikus megoldást kínál általános élelmiszer- és italfogyasztási alkalmazásokhoz.

Meglévő szaniterrendszerek megbízható cseréje

Karbantartási projekteknél és berendezések korszerűsítésénél elengedhetetlen az eredeti csatlakozási méretek egyezése.

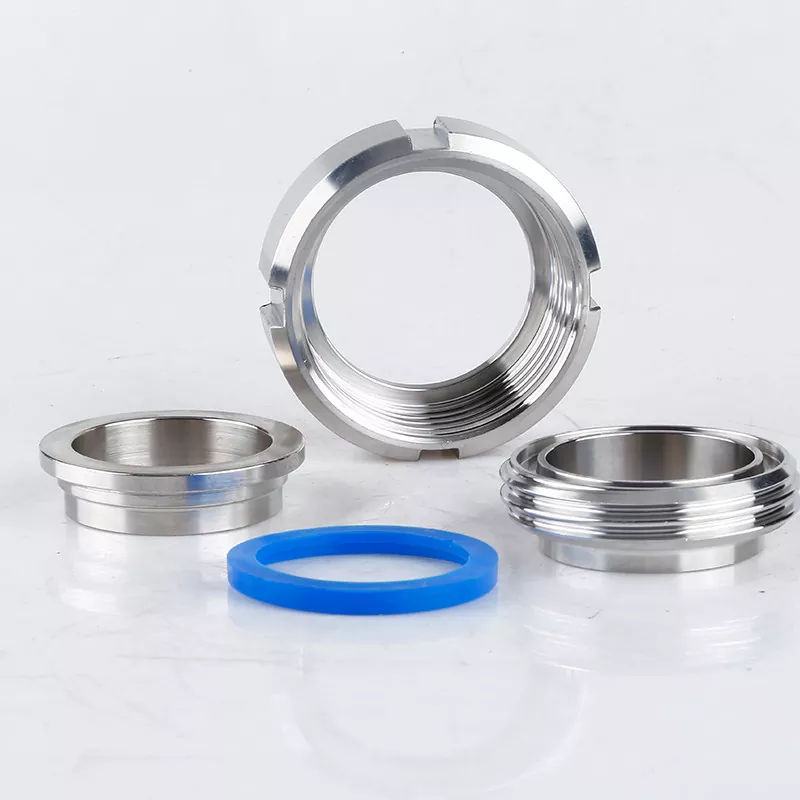

Csere csatlakozókészleteket szállítunk kompatibilis alkatrészekkel, beleértve:

· Uniós anya

· Férfi rész

· Bélés

· Tömítés/tömítés alkatrészek

Ez segít az ügyfeleknek az elhasználódott alkatrészek cseréjében a meglévő csővezeték-kialakítás módosítása nélkül.

Alkalmazások

Élelmiszer- és italfeldolgozás

Az élelmiszer- és italgyártó sorok olyan egészségügyi csatlakozásokat igényelnek, amelyek ellenállnak a gyakori tisztításnak és gyártási változtatásoknak.

· Tejfeldolgozó berendezések

· Italtranszfer rendszerek

· Sörfőző berendezés

· Összetevők kezelésére szolgáló csővezetékek

A levehető kialakítás lehetővé teszi a kezelők számára, hogy jelentősebb csővezeték-módosítások nélkül hozzáférjenek a csőszakaszokhoz a karbantartás során.

Gyógyszerészeti és biofeldolgozási rendszerek

A gyógyszerészeti berendezések szigorú tisztasági és anyagkompatibilitási ellenőrzést igényelnek.

· Csúszások feldolgozása

· Clean fluid transfer systems

· Gyógyszerészeti berendezések csatlakozásai

· Laboratóriumi és kísérleti termelési rendszerek

A higiénikus kialakítás támogatja azokat az alkalmazásokat, ahol rendszeres ellenőrzés és tisztítás szükséges.

Szaniter berendezések gyártása

A berendezésgyártóknak gyakran szabványos csatlakozóelemekre van szükségük, amelyek beépíthetők tartályokba, szivattyúkba, szelepekbe és feldolgozó modulokba.

A DINGYUE az egységes méreteket, az anyagok nyomon követhetőségét és a stabil ellátást igénylő OEM-alkalmazásokhoz szállít csatlakozókészleteket.

Karbantartás és szétszerelés

A szaniter csatlakozó szerelvények nagy előnye, hogy könnyebb hozzáférést biztosítanak a csővezetékrendszerhez a karbantartás során.

A 3A-es csatlakozó szétszerelésekor a kezelőknek általában csak a következőket kell tenniük:

1. Állítsa le a folyamat áramlását, és engedje el a rendszer nyomását.

2. Lazítsa meg a hollandi anyát megfelelő szerszámokkal.

3. Ellenőrzés vagy tisztítás céljából válassza szét a csatlakozó alkatrészeket.

4. Ellenőrizze a tömítés állapotát az összeszerelés előtt.

A karbantartás során ügyelni kell a következőkre:

· A csatlakozási részek megfelelő igazítása

· A tömítések tömítőfelületeinek állapota

· Menetkopás a hollandi anyán

· A tömítőelemek sérülése vagy deformációja

A kopott tömítések cseréje és a tömítőfelületek tisztán tartása segít meghosszabbítani a csatlakozószerelvény élettartamát.

Gyakran Ismételt Kérdések

1. kérdés: Mi a fő szerkezeti különbség a 3A-es csatlakozó és az SMS- vagy DIN-csatlakozás között?

V: A 3A uniók az amerikai birodalmi csőméreteket és az amerikai 3A szabványoknak megfelelő ferde-ülékes vagy lapos felületű tömítési geometriákat használnak, míg az SMS és DIN uniók az európai méret- és menetszabványokat követik.

2. kérdés: Cserélhetem a különböző gyártók alkatrészeit egy 3A-es egységhez?

V: Míg a szabványos 3A-es csatlakozó a névleges méretekre vonatkozó irányelveket követi, a villáskulcs meneteinek és a tömítések fészkeinek enyhe megmunkálási tűrései változhatnak; A szivárgásmentes működés érdekében ajánlott a teljes készleteket vagy az ellenőrzött, megfelelő alkatrészeket ugyanattól a szállítótól szerezni.

3. kérdés: A 3A egészségügyi rozsdamentes acél csatlakozószerelvények alkalmasak gyógyszerészeti alkalmazásokra?

Igen. A 316 literes rozsdamentes acélból készült 3A csatlakozószerelvényeket gyakran használják gyógyszerészeti és tiszta feldolgozó rendszerekben, ahol higiénikus tervezés és megbízható karbantartási hozzáférés szükséges.

4. kérdés: Használhatok cserealkatrészeket különböző szakszervezeti beszállítóktól?

Bár a 3A csatlakozó méretei megfelelnek a szabványos követelményeknek, a megmunkálási tűrések és az alkatrészek illeszkedése gyártónként változhat. A komplett összeillesztési készlet használata elősegíti a megfelelő tömítési teljesítményt.

Q5: Melyik rozsdamentes acél anyagot válasszam, 304 vagy 316 litert?

A 304-es rozsdamentes acélt általában általános élelmiszer- és italipari alkalmazásokhoz használják. A 316L-es rozsdamentes acélt részesítik előnyben gyógyszerészeti, vegyi és nagyobb korrózióállóságot igénylő alkalmazásokhoz.

6. kérdés: Milyen tömítésanyagok állnak rendelkezésre a 3A-es csatlakozószerelvényekhez?

A DINGYUE különféle tömítéseket kínál, beleértve az EPDM-et, a szilikont, az FKM-et és a PTFE-t. A megfelelő anyag a hőmérséklettől, a tisztító vegyszerektől és a technológiai közegtől függ.
