DIN 11851 egészségügyi rozsdamentes acél csatlakozók

A DIN 11851 szabvány szerinti higiéniai rozsdamentes acél csatlakozók az európai higiéniai feldolgozó berendezésekben használt hagyományos csatlakozási megoldások egyike. Ellentétben a hegesztett csőcsatlakozásokkal, amelyek állandó telepítést igényelnek, a DIN-csatlakozások lehetővé teszik a kezelők számára a csővezeték szakaszok leválasztását és újracsatlakoztatását a berendezés ellenőrzése, tisztítása vagy karbantartása során.

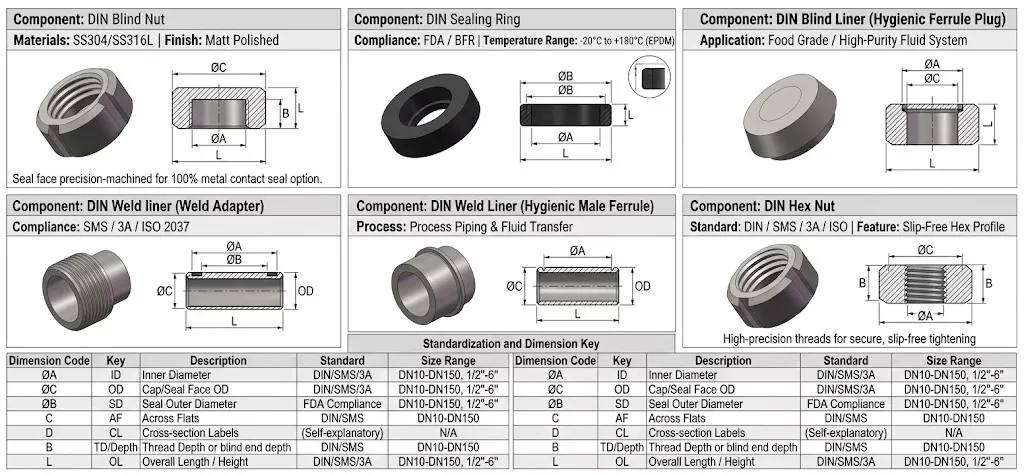

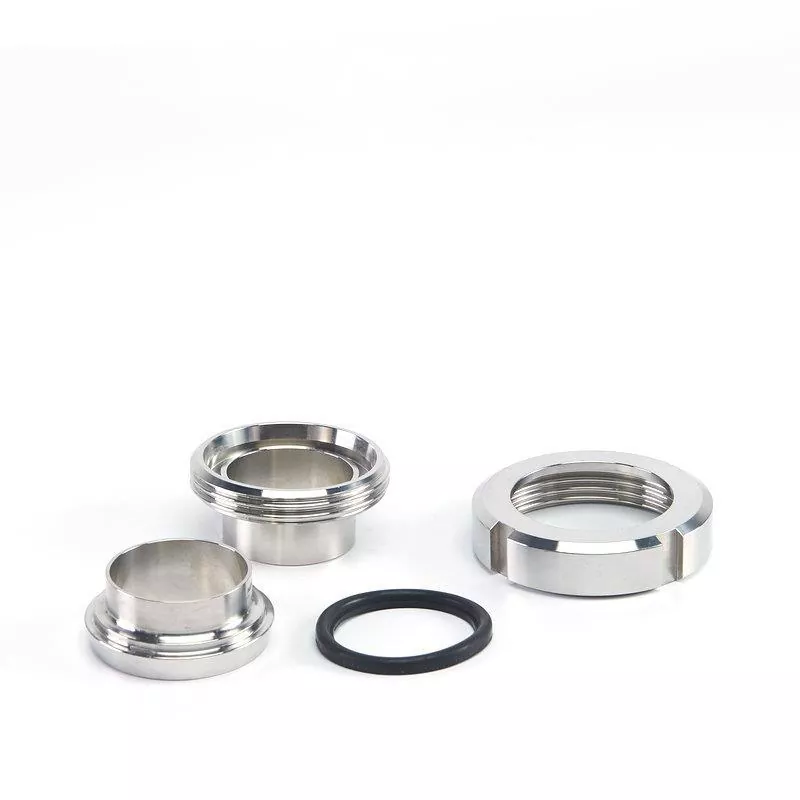

A teljes DIN 11851 csatlakozókészlet általában egy kerek hornyos anyából, menetes aparészből, bélésből és tömítőgyűrűből áll. A precíziósan megmunkált alkatrészek együtt dolgoznak, hogy stabil mechanikai kapcsolatot biztosítsanak, miközben fenntartják a szaniter alkalmazásokhoz megfelelő sima belső áramlást.

A DINGYUE-nál a DIN 11851 szabvány szerinti egészségügyi rozsdamentes acél csatlakozókat gyártjuk az általánosan használt európai egészségügyi csővezeték-követelményeknek megfelelően, teljes csatlakozási egységeket és cserealkatrészeket szállítunk élelmiszer-, tejtermék-, ital-, gyógyszer- és technológiai berendezések gyártói számára.

Műszaki előírások

Elsődleges alkalmazási forgatókönyvek

Robusztus metrikus kialakításának és kiváló nyomásbesorolásának köszönhetően a DIN uniók meghatározása világszerte széles körben elterjedt a higiéniai gyártási ágazatokban:

Sörfőzés és ital: nélkülözhetetlen a sörfőzdék elosztópaneljeihez, fermentációs pincéihez és palackozósoraihoz.

Tej- és tejfeldolgozás: széles körben használják nyerstej-befogadó egységekben, pasztőröző hurokban és sajtgyártó tartályokban.

Gyógyszerészet és biotechnológia: A folyékony puffer-előkészítő tartályok és a közüzemi folyamatsorok megbízható csatlakoztatása.

Vegyszerek és kozmetikumok: Alkalmas nagy viszkozitású krémsorokhoz, folyékony szappanokhoz és hatóanyag-keverőedényekhez.

Üzemeltetési és karbantartási irányelvek

A szivárgásmentes tömítés fenntartásához és az elasztomer tömítőgyűrű élettartamának meghosszabbításához működés közben:

Megfelelő igazítás: Győződjön meg arról, hogy az aparész és a bélésfelületek koncentrikusak, mielőtt a hornyos anyát rögzítené, hogy elkerülje a menet becsípődését vagy a tömítés becsípődését.

Villáskulcs szerszámozás: Használjon erre a célra szolgáló DIN C-kulcskulcsot a kerek anya meghúzásához a megadott nyomatékszintre anélkül, hogy megsértené a külső hornyokat.

Megelőző szervizelés: Vizsgáljon meg minden aktív DIN csatlakozót az üzem ütemezett karbantartása során, ellenőrizze a tömítés duzzadását vagy az arc bemélyedését, és a rutin karbantartás részeként cserélje ki a tömítéseket.

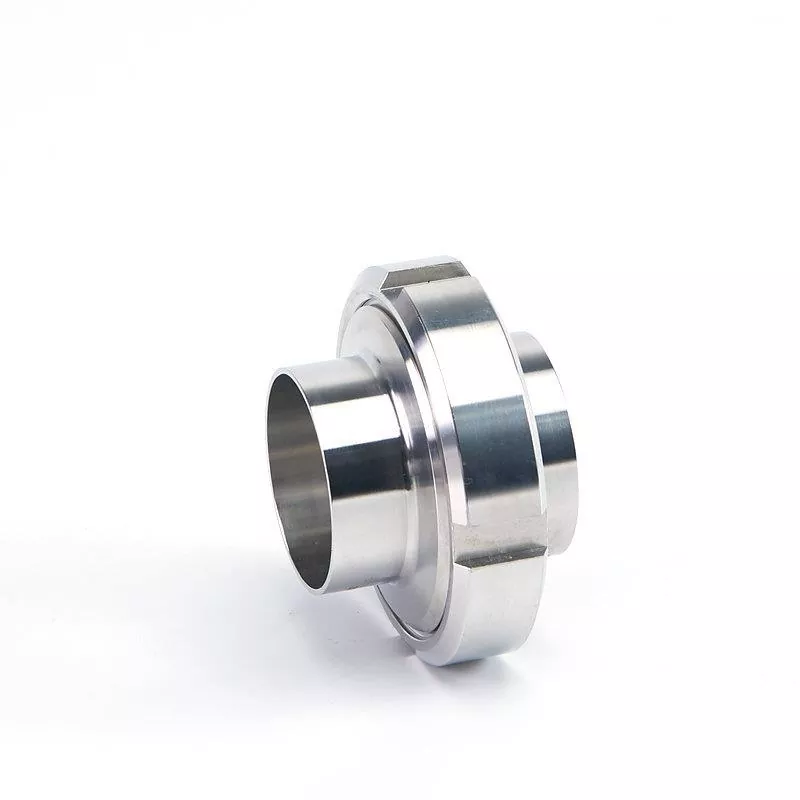

DIN Uniós cső-cső csatlakozás

Két feldolgozó cső soros összekötésére szolgál, lehetővé téve a gyors összeszerelést, szétszerelést és a vonal ellenőrzését fémvágás nélkül. Ideális a gyakori tisztítást vagy karbantartást igénylő higiéniai rendszerekhez.

DIN unió záróanya (végsapka)

Éles csővezeték vagy berendezéscsatlakozó végének biztonságos lezárására szolgál. Azáltal, hogy a bélést a hatlapú anya belsejében szilárd takarólemezre cseréljük, steril, szivárgásmentes zsákutcát hoz létre az ideiglenes leállásokhoz vagy a jövőbeni bővítésekhez.

Why the Nut Has Slots

Az anyán lévő réseket úgy tervezték, hogy egy horogkulcs segítségével biztonságosan meghúzhassa. Ezek a bevágások szilárd fogást biztosítanak a szerszámnak, így csúszás nélkül, még nedves kézzel vagy szűk helyeken is szorosan lehajthatja.

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a DIN 11851 és a 3A egészségügyi betétek között?

A DIN 11851 az európai metrikus egészségügyi csővezeték szabványokon alapul, és széles körben használják az európai feldolgozó berendezésekben. A 3A szakszervezetek követik az Egyesült Államok egészségügyi szabványait, és általánosan használják az amerikai stílusú higiénikus csőrendszerekhez.

2. kérdés: Cserélhetik-e a DIN 11851 szabvány szerinti csatlakozók a meglévő egészségügyi csatlakozószerelvényeket?

Igen, feltéve, hogy a csőméretek, a csatlakozási specifikációk és a tömítési szerkezet megegyezik a meglévő rendszerrel. Csereprojekteknél javasolt az eredeti DIN-méret megerősítése.

3. kérdés: Miért használják általában a DIN uniókat a tejfeldolgozásban?

A DIN 11851 szabványnak megfelelő szakszervezetek nagy múltra tekintenek vissza az európai tejipari berendezésekben, mivel leválasztható csatlakozást biztosítanak, amely támogatja a tisztítást, az ellenőrzést és a karbantartást.

4. kérdés: Milyen tömítésanyagot válasszak a DIN egészségügyi egységhez?

A megfelelő tömítés a munkahőmérséklettől, a tisztító vegyszerektől és a technológiai közegtől függ. Az EPDM-et, a szilikont, az FKM-et és a PTFE-t általában a különböző működési feltételekhez választják.

5. kérdés: Komplett DIN 11851 csatlakozókészletet szállít?

Igen. A DINGYUE komplett csatlakozószerelvényeket, valamint egyedi alkatrészeket szállít a berendezésgyártók, forgalmazók és karbantartási csereprojektek számára.

6. kérdés: A DINGYUE testreszabhatja a DIN 11851 szakszervezeteket?

Igen. Testreszabott méreteket, anyagokat, tömítési lehetőségeket és OEM gyártást biztosítunk az ügyfél rajzai vagy a szaniter csővezetékek követelményei szerint.
