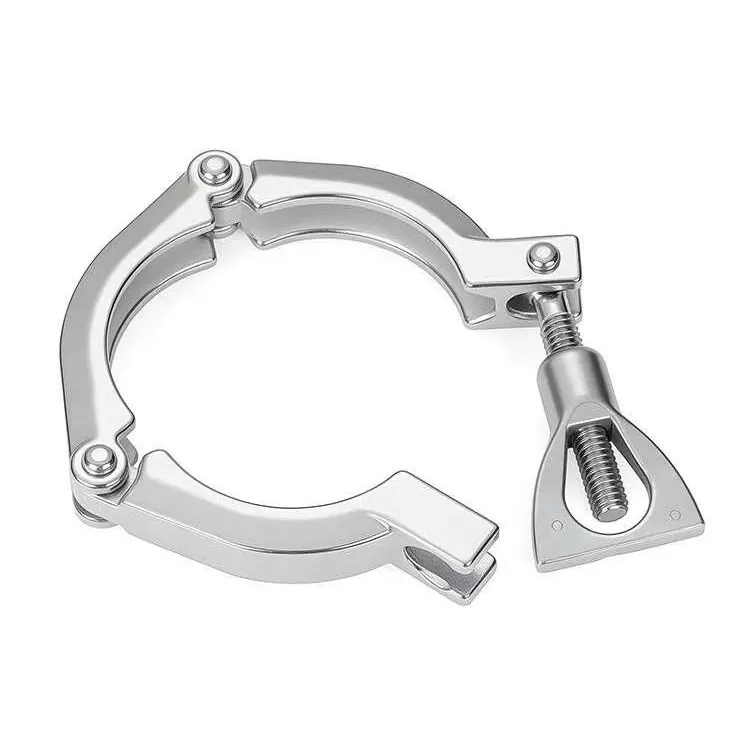

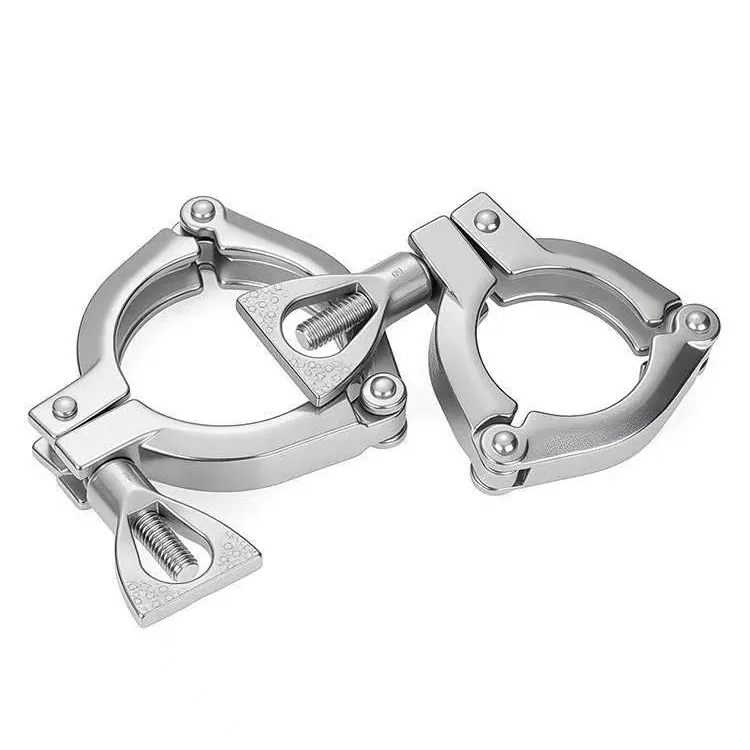

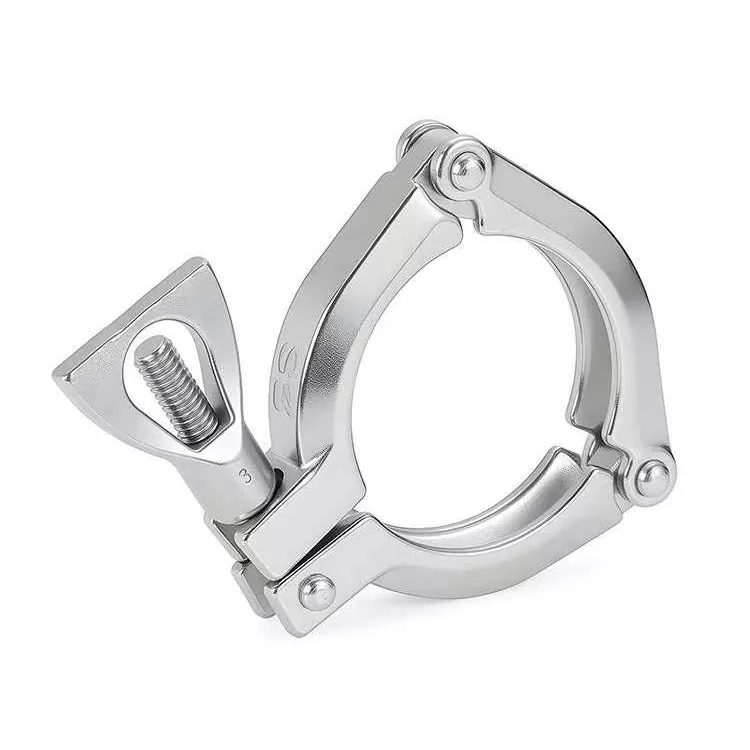

A 3 részes csuklós testnek köszönhetően ez a bilincs simán körbeveszi a csöveket, így minden szögből egyenletesen szorít. A Three Segment Clamps 13MHM 3P könnyen illeszkedik szűk, zsúfolt helyekre, ahol a szokásos bilincsek nem férnek el, miközben akár 20%-kal nagyobb nyomásszilárdságot kínálnak. Tökéletes adatközpontok szűk folyadékhűtő elosztóihoz és komplex italcsövekhez.
|
Specifikáció Tétel |
Műszaki érték |
Megjegyzések és részletek |
|
Anyag |
304 |
Kettős csuklópántos 3 részes szerkezet |
|
Mérettartomány |
1" - 4" (DN25 - DN100) |
Standard cső O.D. méretek |
|
Szorítóerő |
360°-os egyenletes kerületi terhelés |
Megakadályozza a tömítés helyi torzulását |
|
Meghúzási módszer |
Nagy teherbírású szárnyas anya |
Könnyű kézi kezelés szűk helyeken |
|
Célnyomaték |
25 in-lbs (kb. 2,8 N·m) |
Optimális tömítésvédelem |
|
Kulcselőny |
Csuklós, körbefutó illeszkedés |
Alacsony távolsági sugár kompakt állványokhoz |

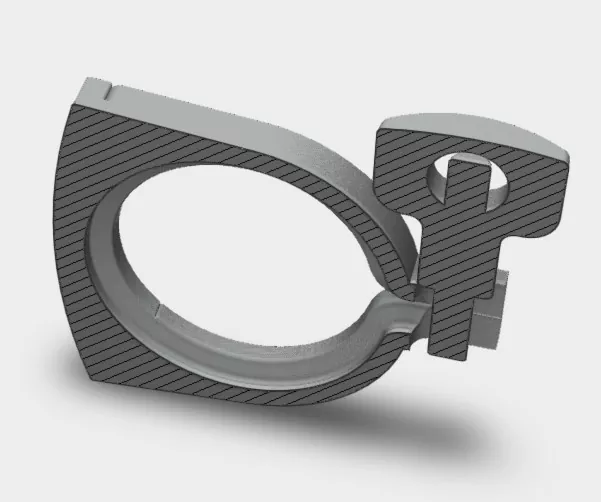

A három szegmensből álló kialakítás zökkenőmentesen csuklósan körbeveszi az érvéghüvely peremeit, biztosítva a tökéletesen kiegyensúlyozott tömítés-kompressziót és a kiváló szivárgásvédelmet.
Akár 20%-kal magasabb nyomásértéket biztosít a szabványos 2 szegmenses egytűs bilincsekhez képest (pl. 550 PSI vs. 450 PSI 2" O.D.-nél).
A kettős csuklópántos rugalmasság lehetővé teszi a zökkenőmentes beépítést kompakt folyadékhűtő állványokba vagy nagy sűrűségű csőelosztókba minimális hézag mellett.
Megakadályozza a tömítések beszorulását vagy az élek karcolódását a gyors CIP/SIP karbantartási ciklusok során
|

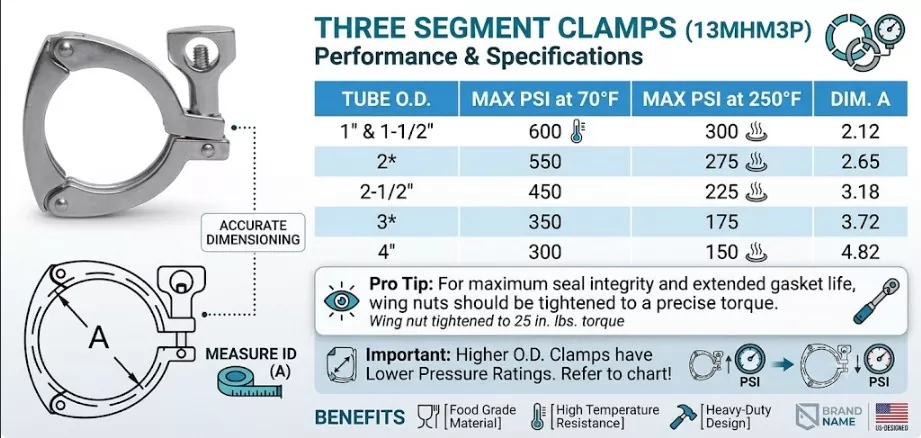

Cső O.D. |
2-szegmenses egytűs bilincs (13MHM) @ 70°F |
3 szegmenses bilincs (13MHM3P) @ 70°F |
Nyomásértékelés Növekedés |
|
1" és 1-1/2" |
500 PSI |
600 PSI |
+20% |
|
2" |
450 PSI |
550 PSI |
+22% |
|
2-1/2" |
400 PSI |
450 PSI |
+12,5% |
V: A raktáron lévő szabványos méretekre nincs szigorú MOQ - minőségértékeléshez mintarendeléseket fogadunk el. Egyedi méretek, speciális anyagok (például titán vagy Hastelloy) vagy nem szabványos konfigurációk esetén a MOQ jellemzően 10-50 darab a specifikációtól függően. Vegye fel velünk a kapcsolatot, hogy megbeszéljük a projekt igényeit!
V: Teljes dokumentációs csomagot biztosítunk az ellátási lánc zökkenőmentes ellenőrzése és megfelelősége érdekében. Ez magában foglalja az EN 10204 3.1 anyagvizsgálati jelentéseket (MTR), a nyersanyagok hőszámait a teljes nyomon követhetőség érdekében, valamint az FDA/USP VI. osztályú megfelelőségi tanúsítványait a megfelelő tömítésekre. Igény szerint szabványos nyomásvizsgálati tanúsítványok is rendelkezésre állnak.
V: Igen, közvetlen gyártó vagyunk, házon belüli K+F és mérnöki csapattal. Teljeskörű OEM és ODM szolgáltatásokat kínálunk. Akár egyedi, több szegmensből álló csavarozott mintákra, speciális nyomásértékekre van szüksége, vagy lézergravírozott márkalogókra/alkatrészszámokra van szüksége a bilincseken, pontosan elkészítjük azokat tervrajzai vagy fizikai mintái alapján
V: Raktáron lévő termékek: Általában a megrendelés visszaigazolását követő 3–7 munkanapon belül szállítják. Normál tömeges rendelések: Általában 15–25 napot vesz igénybe, a rendelés mennyiségétől és a gyári ütemezéstől függően. Egyedi/OEM-megrendelések: Általában 30–45 napot vesz igénybe. Az árajánlattételkor mindig garantált szállítási ütemezést biztosítunk.
