A szaniter csőrendszerekben a használaton kívüli kivezetések és ideiglenes szerviznyílások megbízható tömítési megoldást igényelnek anélkül, hogy ez befolyásolná a rendszer jövőbeli bővítését. A DINGYUE Tri-Clamp vaksapka egyszerű és biztonságos módot kínál a csővégek, a berendezés csatlakozóinak és a folyamatcsatlakozások lezárására szabványos bilincs-szerelvényeken keresztül.
A menetes kupakokkal vagy hegesztett záróelemekkel ellentétben a bilincs alapú kialakítás lehetővé teszi a gyors beszerelést, eltávolítást és a rendszer módosítását további megmunkálás vagy forró munka nélkül. A precíziós méretekkel, higiénikus felületkezeléssel és a szabványos tömítésekkel való kompatibilitásukkal ezek a végsapkák tiszta, moduláris és megbízható folyadékszabályozó rendszert igénylő alkalmazásokhoz alkalmasak.
|
Kategória |
Főbb jellemzők / Opciók |
Alkalmazás és funkciók |
|
Termék típusa |

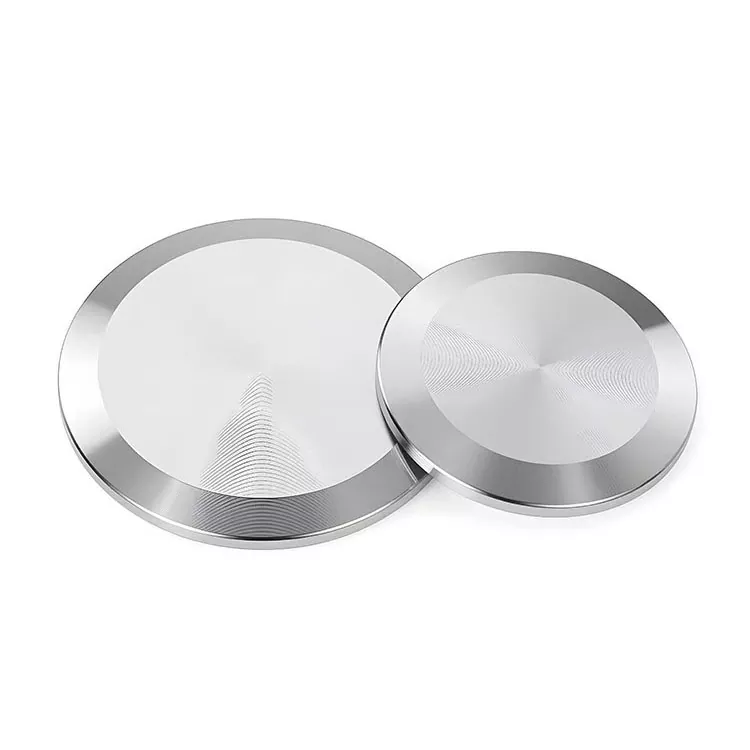

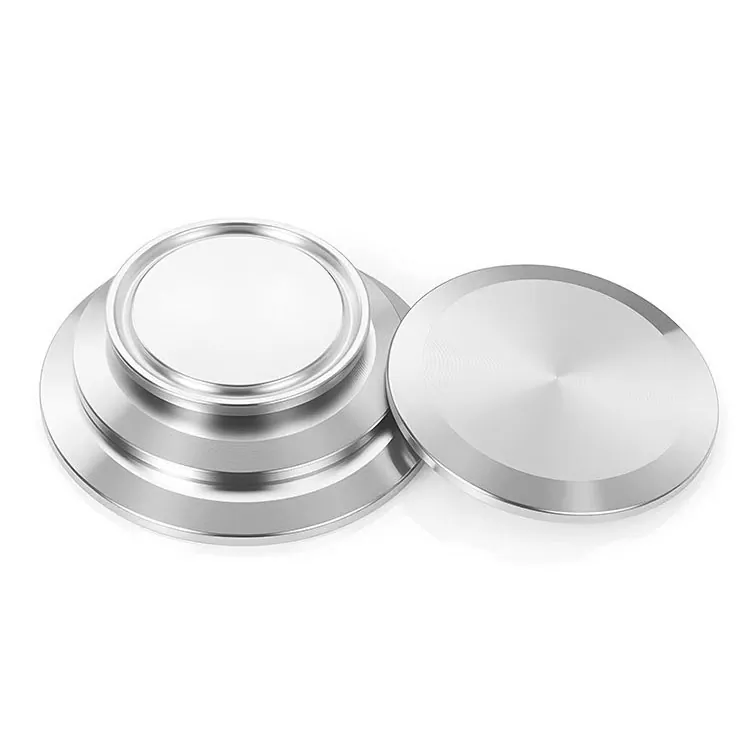

• Tri-Clamp vaksapka/végsapka (ipari cikkszám: 16AMP) |
Szilárd lapos tárcsa, amelyet a folyamatsorok vagy tartályok nyitott Tri-Clamp portjainak lezárására terveztek. |
|
Anyagminőség |
• 316 literes rozsdamentes acél (1,4404 / 1,4435) • 304 rozsdamentes acél (1.4301) • Hastelloy C22 (opcionális nehéz környezetekhez) |
316L: Alacsony szén-dioxid-kibocsátás, kiváló ütésállóság a biopharm számára, nagy tisztaságú folyadék és folyadékhűtés. 304: Szabványos fokozat az általános élelmiszer-, ital- és közüzemi vezetékekhez. |
|
Nyomás és tömítési teljesítmény |
• Üzemi nyomás: Akár 10 – 25 bar (standard bilincs) vagy 50 – 100 bar (nagynyomású bilincs) • Tömítési mechanizmus: Összenyomott lapos tömítőfelület a szabványos Tri-Clamp tömítéssel |
Teljes vákuumtól a nagy pozitív nyomásig terjedő tömítési képesség az illeszkedő bilincs kialakításától és a tömítés besorolásától függően. |
|
Szabványok és megfelelőség |
• 3-A egészségügyi szabványok (No. 63-03) • ASME BPE / BS 4825 3. rész • DIN 32676 / ISO 1127 • RoHS- és REACH-kompatibilis • Anyagkövethetőség: Teljes MTR / EN 10204 3.1 Tanúsítvány |
Tanúsított higiénikus kialakítás, amely biztosítja a teljes felcserélhetőséget és a gyógyszerészeti, élelmiszeripari és félvezető tisztatér követelményeinek való megfelelést. |

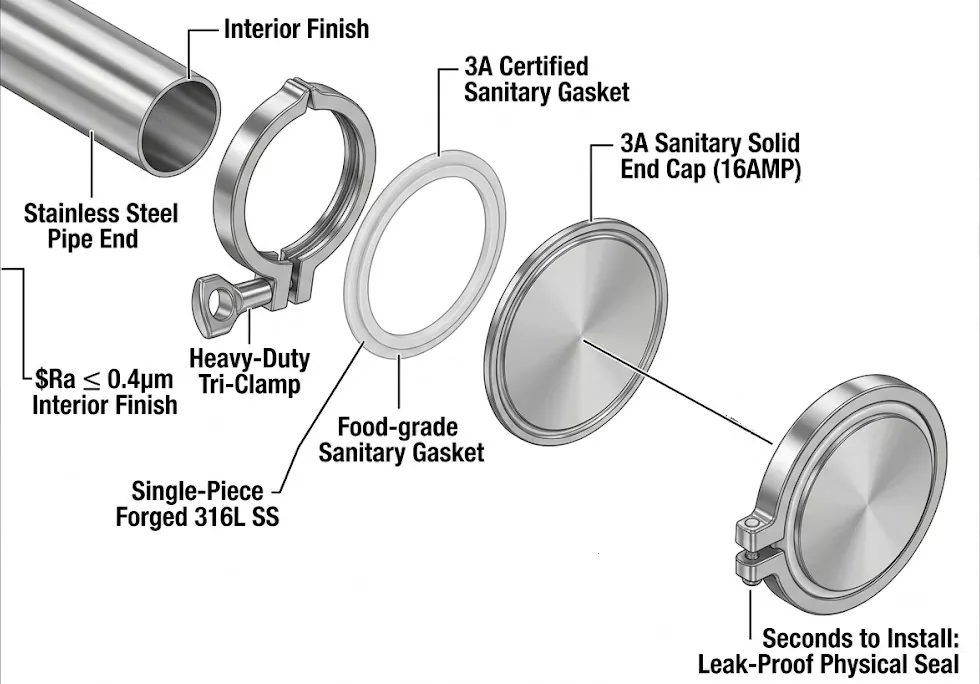

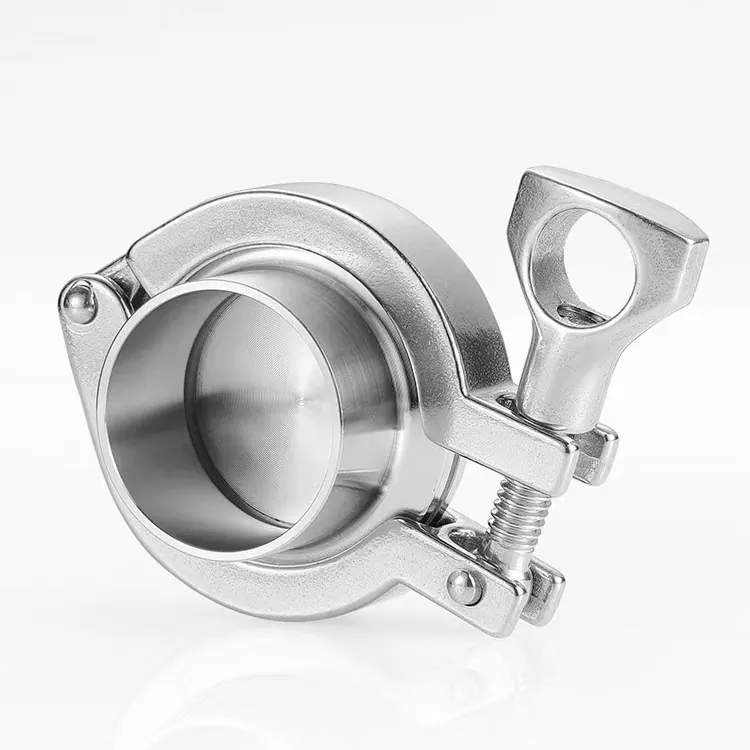

Ha egy csővezetéket ideiglenesen vagy véglegesen le kell zárni, a DINGYUE Tri-Clamp vaksapka megbízható tömítési megoldást kínál. A szorítócsatlakozás biztonságos tömítést hoz létre a megfelelő tömítéssel, elkerülve a menetes csatlakozásokat, amelyek meglazíthatják, vagy a hegesztett záróelemeket, amelyek későbbi vágást igényelnek.
Ez megkönnyíti a karbantartást, a tesztelést és a rendszermódosítást a mérnökök és a kezelők számára.
A sima, lapos tömítőfelület segít csökkenteni azokat a területeket, ahol maradványok vagy szennyeződések halmozódhatnak fel. A belső menetek vagy összetett szerkezetek nélkül a vakkupak megkönnyíti a tisztítási eljárásokat, és megfelel a higiénikus feldolgozási környezet követelményeinek.
Alkalmas élelmiszerekhez, italokhoz, gyógyszerészeti folyadékokhoz és nagy tisztaságú hűtőközegekhez.
A modern folyamatrendszerek gyakran rugalmas elrendezést igényelnek, amely fejleszthető vagy bővíthető. A Tri-Clamp vaksapkák lehetővé teszik, hogy a fel nem használt portok rendelkezésre álljanak a jövőbeni csatlakozásokhoz, így a mérnökök a főbb alkatrészek cseréje nélkül módosíthatják a csőrendszereket.
Ez a moduláris előny különösen értékes a berendezés csúszótalpai, CDU-rendszerei és kompakt folyadékelosztó egységei esetében.
A kiváló minőségű rozsdamentes acélból készült, beleértve a 316 literes opciókat az igényes alkalmazásokhoz, a DINGYUE Tri-Clamp vaksapkák kiváló korrózióállóságot és mechanikai stabilitást biztosítanak.
Pontos megmunkálással és szigorú ellenőrzéssel kombinálva egyenletes tömítési teljesítményt biztosítanak a hosszú távú működés során.

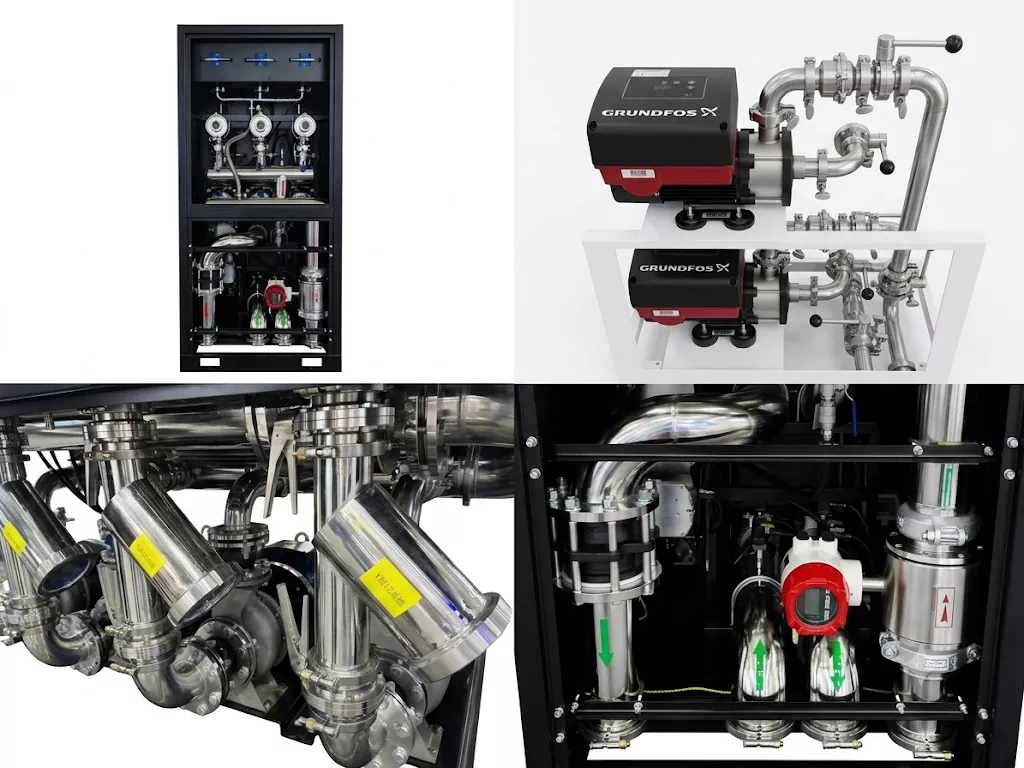

A CDU-ban és a másodlagos hűtőkörben a nem használt portokhoz és a karbantartási csatlakozásokhoz megbízható tömítőelemek szükségesek. A Tri-Clamp vaksapkák segítenek tiszta, moduláris csőelrendezések létrehozásában, miközben támogatják a rendszer jövőbeli bővítését és karbantartását.
Steril csőszerelvényekhez, tartályokhoz és technológiai berendezésekhez használják, ahol higiénikus tervezés és anyagkövethetőség szükséges.
Alkalmas CIP-rendszerekhez, tejfeldolgozó sorokhoz, italberendezésekhez és egészségügyi folyadékszállítási alkalmazásokhoz.
A 316 literes rozsdamentes acél opciók korrózióállóságot biztosítanak az igényes, nagy tisztaságú folyadékkörnyezetekben.

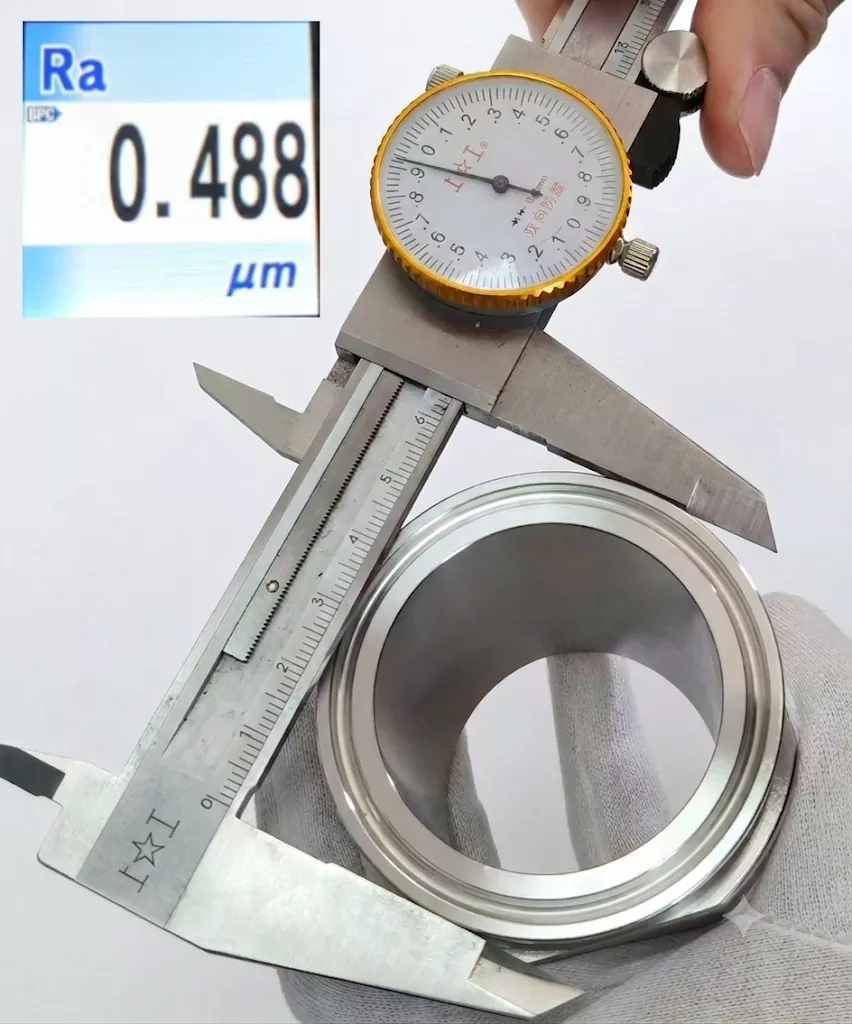

A DINGYUE-nál minden termék szigorú ellenőrzésen esik át a kiszállítás előtt. Minőségellenőrzési folyamatunk kiterjed a méretmérésre, az anyagellenőrzésre és a felületi minőség ellenőrzésére.
A nagy tisztaságú alkalmazásokhoz anyagkövetési dokumentációt biztosítunk, és biztosítjuk, hogy a felületi érdesség megfeleljen a projekt követelményeinek a megbízható, hosszú távú teljesítmény támogatása érdekében.
304 és 316 literes rozsdamentes acélból kínáljuk. A 316L olyan gyógyszerészeti, nagy tisztaságú és folyadékhűtési alkalmazásokhoz ajánlott, amelyek jobb korrózióállóságot igényelnek.
Igen. Általában CDU-csövekben és folyadékhűtő hurkokban használják a nem használt portok, karbantartási csatlakozások és a jövőbeni bővítési pontok lezárására.
Az alkalmazási igényektől függően a higiéniai szabványok szerint gyárthatók, beleértve a 3-A, ASME BPE, DIN és ISO követelményeket.
Igen. Egyedi méretek, anyagok, felületkezelések és OEM-követelmények támogathatók a projekt specifikációi szerint.
A kiválasztás a cső külső átmérőjén és a megfelelő bilincs szabványon alapul. Az ügyfelek megadhatják a csőméreteket vagy rajzokat, a DINGYUE pedig segíthet a megfelelő specifikáció megerősítésében.
Anyagtanúsítványok, vizsgálati jelentések és EN 10204 3.1 dokumentáció állnak rendelkezésre a nyomon követhetőséget igénylő minősített projektekhez.
