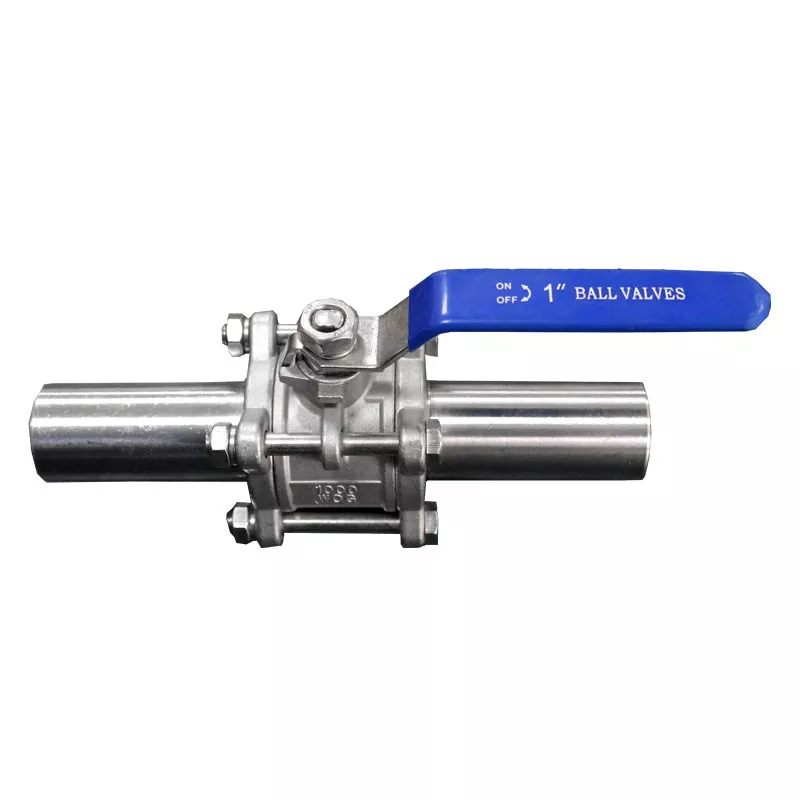

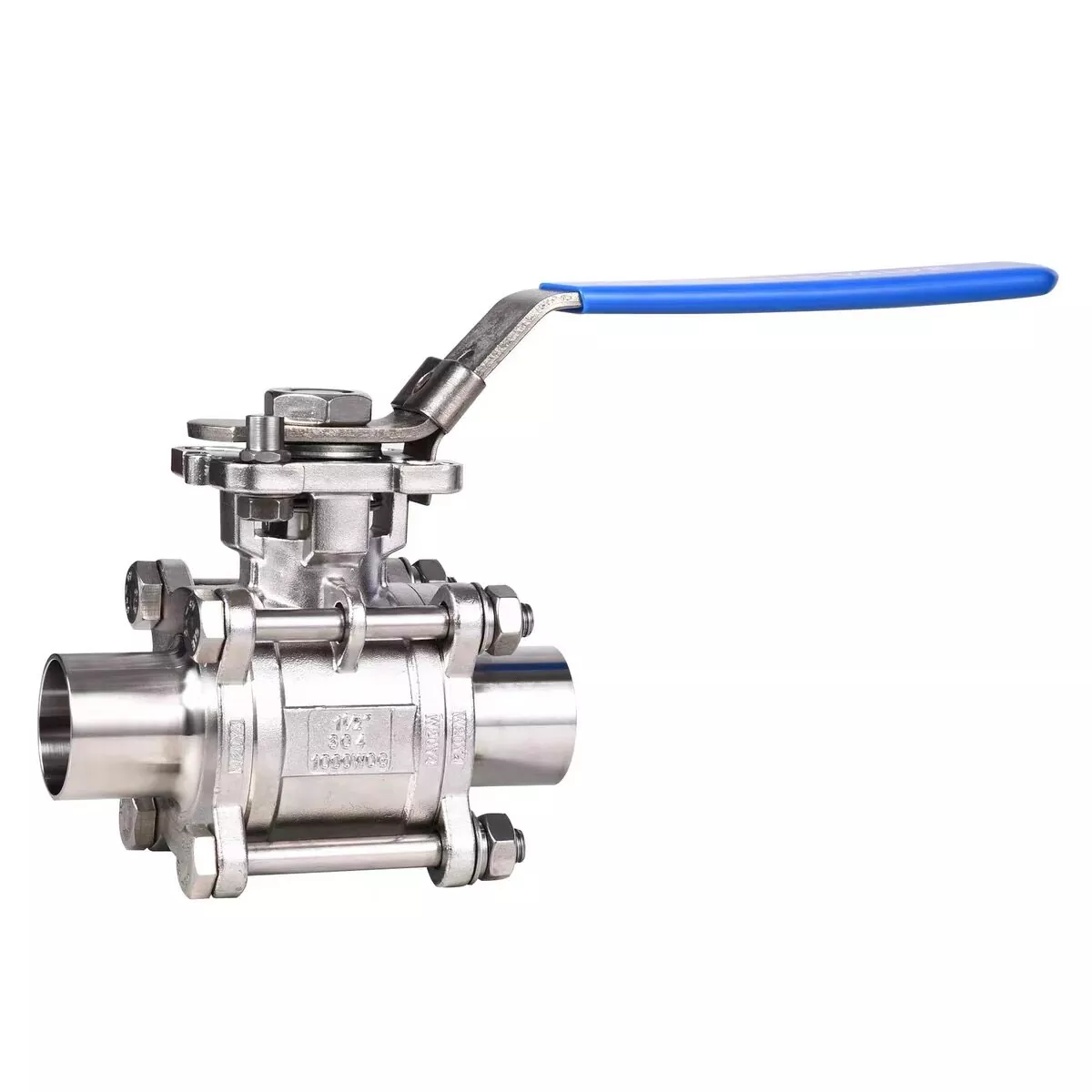

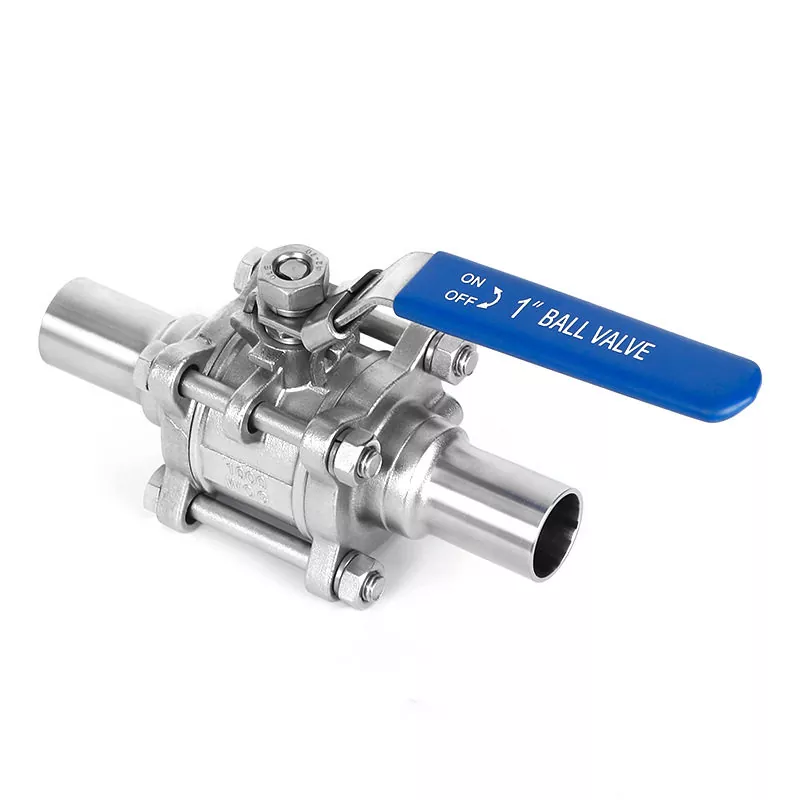

A hegesztett teljes furatú egészségügyi golyóscsap olyan egészségügyi szigetelőszelep, amely egy fúrt golyót használ, amelynek áramlási járata megegyezik a csővezeték névleges furatával. A csökkentett nyílású kialakításokkal ellentétben a teljes furatú konfiguráció minimálisra csökkenti a szeleptest által okozott korlátozást, amikor a szelep teljesen nyitva van.

A hegesztett csatlakozás állandó kapcsolatot biztosít a szelep és a technológiai csővezeték között, így ez a konfiguráció különösen alkalmas olyan szaniter rendszerekben, ahol kevesebb mechanikai csatlakozást kívánnak előnyben részesíteni.

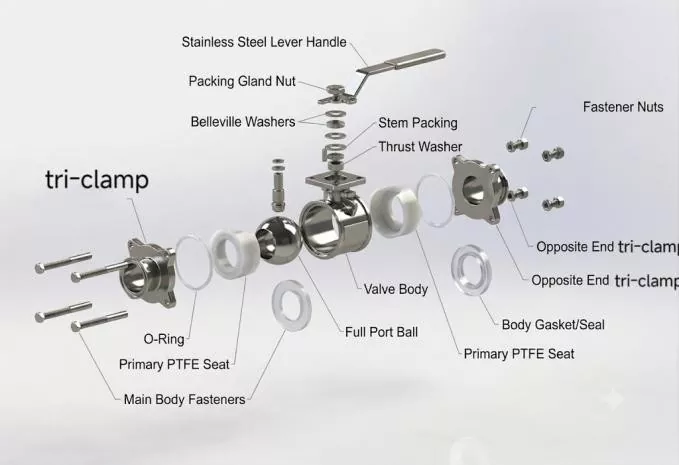

Az alapkonstrukció a következőket tartalmazza:

· Rozsdamentes acél szelepház

· Teljes nyílású rozsdamentes acél golyó

· Precíziósan megmunkált szelepszár

· PTFE vagy módosított PTFE ülés

· A szár tömítő elemei

· Tompahegesztett csatlakozási végek

· Kézi, pneumatikus vagy elektromos működtetési lehetőségek

Ez a kombináció különbözteti meg a szelepet a hagyományos menetes golyóscsapoktól: nem egyszerűen a vezeték nyitásán és zárásán van a hangsúly, hanem a folyamatos, tisztítható és alacsony korlátozású folyamatáramlási útvonal fenntartásán.

Műszaki paramétermátrix

1. A szelepház és a teljes portos kialakítás

A test egyrészes ASTM A351 CF3M (316L) rozsdamentes acélból készült. A kovácsolás kiküszöböli az öntött acélban rejlő mikroszkopikus porozitást, megakadályozva a veszélyes közegek beszivárgását a fémszerkezetbe. A teljes furatú geometria azt jelenti, hogy amikor a szelep teljesen nyitott helyzetben van, a tömítőszerszám zökkenőmentesen áthaladhat a csővezetéken a mechanikai tisztítási ciklusok elvégzéséhez.

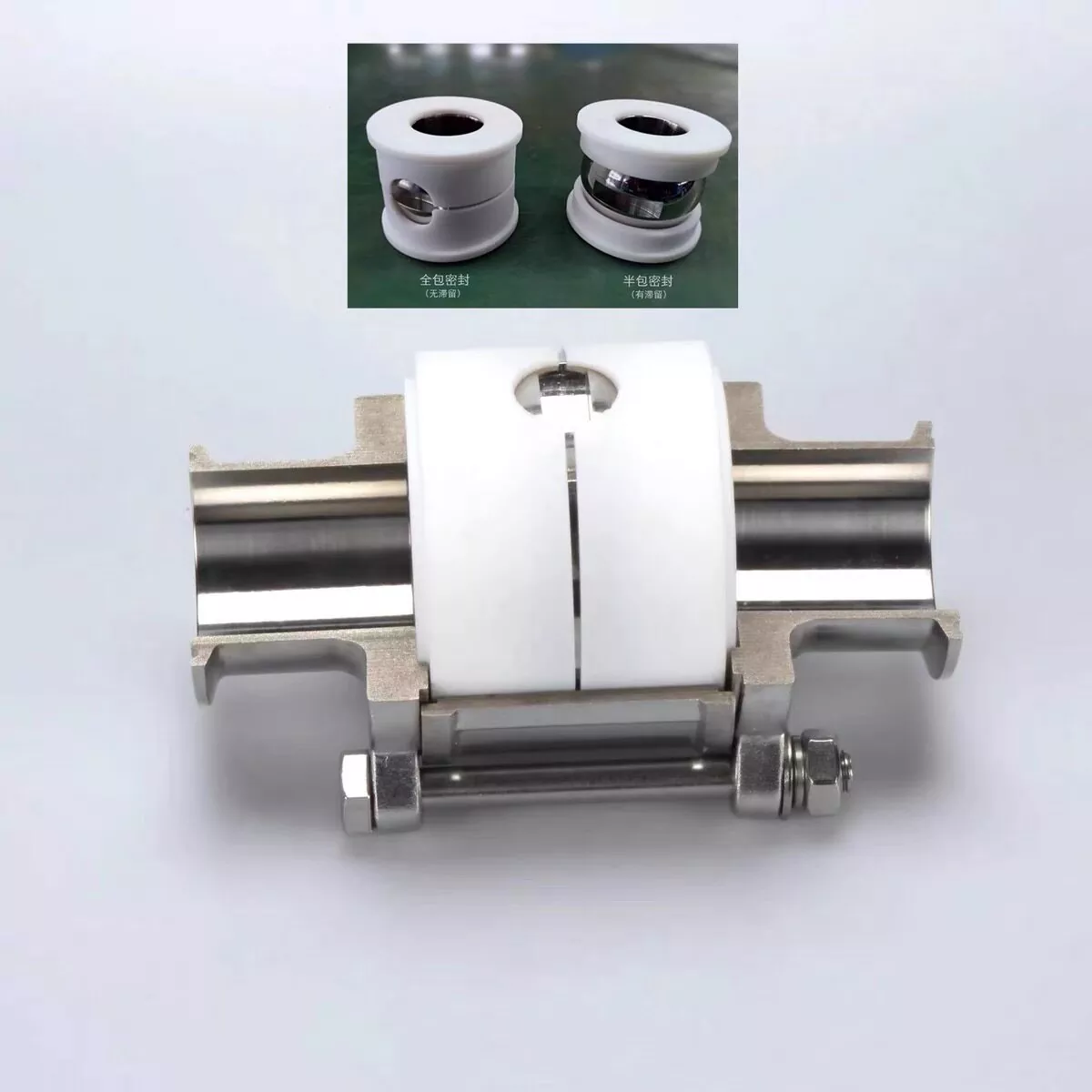

2. Fejlett üregkitöltő tömítőrendszerek

A szabványos gömbcsapok szándékosan rést hagynak a golyó és a szelepház között. Amikor a folyadékok áthaladnak, kis mennyiségű termék csapdába esik ezekben a holt terekben, ami baktériumok növekedéséhez és tételes szennyeződéshez vezet. A hegesztett, teljes furatú egészségügyi golyóscsapunk testreszabott, precíziósan öntött üregkitöltő üléseket használ. Ezek az ülések teljesen kitöltik a labda körüli űrt, és nem hagynak hová elbújni a maradék folyadékok számára.

3. Precíziós hegesztett végek

A tompahegesztési végeket a globális csővezeték-szabványoknak megfelelő pontos tűrésekkel megmunkálják (ASME BPE sorozat AM, DIN 11860 Range 2). A kiterjesztett hegesztési csapok biztosítják, hogy az orbitális AWI-hegesztés során fellépő hő ne vetemedje meg vagy olvasztja meg a belső PTFE tömítéseket, így biztosítva az automatikus hegesztőberendezések zökkenőmentes beillesztését.

[Speciális szelepünk: üreg kitöltése -> Lineáris öblítési út -> Nulla holtzónák]

Működési lehetőségek

A hegesztett teljes furatú egészségügyi golyóscsap kézi működtetésre szállítható, vagy automatizált folyamatvezérlő rendszerbe integrálható.

Automatizált telepítéseknél a működtető szerkezetet a szükséges nyomaték, működési frekvencia, vezérlőjel és hibahelyzet alapján kell kiválasztani, nem pedig egyszerűen a névleges szelepmérethez igazítani.

Megvalósítás, telepítés és óvintézkedések

A megfelelő telepítés megőrzi a nagy tisztaságú szelepek mechanikai előnyeit. Kövesse az alábbi műszaki irányelveket a rendszer hibátlan üzembe helyezése érdekében:

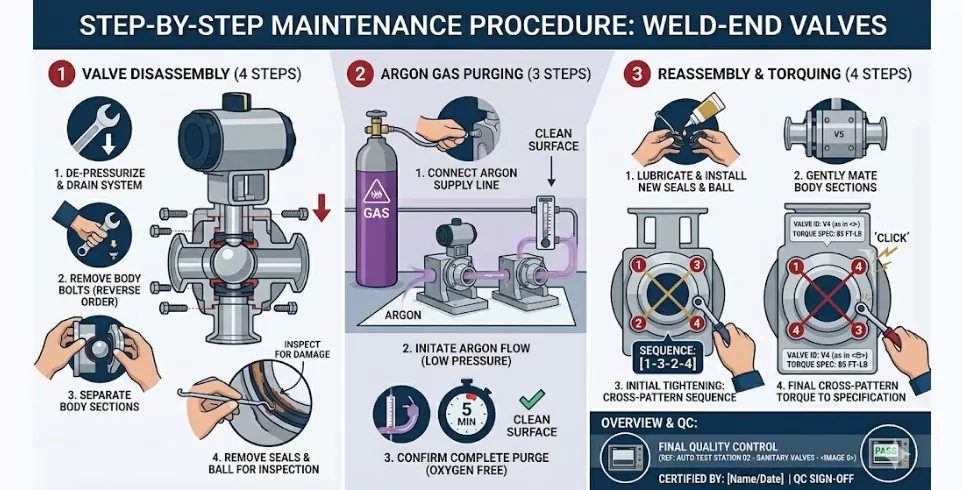

Hegesztés előtti előkészítés: Az automatikus vagy kézi AWI-hegesztés megkezdése előtt a teljes furatú egészségügyi golyóscsapot teljesen szét kell szerelni, nehogy az ív nagy hője torzítsa vagy felperzselje a belső PTFE-ülékeket és a szártömítéseket. Csak a két végsapkát szabad rögzíteni és ráhegeszteni a csővezetékre.

Miért válassza a DingYue-t?

Rugalmas szállítási lehetőségek

Naponta kezeljük a különféle szállítási súlyokat és mennyiségi követelményeket. Például egy közelmúltban, 2026 közepén egy közepes méretű rendelés 890 kg-os nettó tömeget tartalmazott, kompakt szállítási kartondobozokba csomagolva. A nemzetközi légi és óceáni szállítás során a biztonság maximalizálása érdekében a rakományt szabványos hőkezelt ládákba rakták raklapra, így a teljes bruttó tömeg 930 kg-ra nőtt, és egyszerű targoncákkal is kezelhető.

Akár kisebb konténerrakományra (LCL), teljes konténerrakományra (FCL) van szüksége, akár sürgős légi fuvarra van szüksége nagy nemzetközi futárokon (DHL, FedEx, UPS), elkötelezett logisztikai csapatunk kezeli az összes exportdokumentációt, a vámkezelési papírokat és a fuvarkövetést, hogy biztosítsa a zökkenőmentes szállítást a létesítménybe.

GYIK

Mi az a hegesztett teljes furatú egészségügyi golyóscsap?

Ez egy egészségügyi golyóscsap teljes nyílású áramlási járattal és tompahegesztési végekkel, amelyeket higiénikus vagy nagy tisztaságú csőrendszerekbe történő állandó beépítésre terveztek.

Mi az előnye a teljes furatú golyóscsapnak?

A teljes furatú kialakítás lehetővé teszi, hogy a belső gömbjárat szorosan illeszkedjen a csővezeték furatához, amikor teljesen nyitott, ami segít minimalizálni az áramlási korlátozást a csökkentett nyílású kialakításokhoz képest.

Miért válassza a hegesztett csatlakozást a Tri-Clamp csatlakozás helyett?

A hegesztett csatlakozások alkalmasak állandó technológiai csővezetékekhez, ahol a kevesebb leszerelhető csatlakozást részesítik előnyben. A Tri-Clamp csatlakozások kényelmesebbek, ha gyakori szétszerelésre és karbantartásra van szükség.

Alkalmas a szelep CIP-rendszerekhez?

Alkalmazható a megfelelő CIP rendszerekben, feltéve, hogy a szelep mérete, az ülés anyaga, a hőmérséklet, a nyomás és a tisztítási kémia kompatibilis a tényleges folyamatkörülményekkel.

Használható-e a szelep biogyógyszerészeti rendszerekben?

Igen. Az alkalmazható 316L-es konfigurációk, egészségügyi felületkezelések és hegesztett csatlakozások a biogyógyszerészeti folyadékrendszerekhez a projekt követelményeinek megfelelően meghatározhatók.

316L kapható?

Igen. 316L-es rozsdamentes acél kapható, a megfelelő konfigurációkhoz pedig 304-es rozsdamentes acél.

Milyen anyagok állnak rendelkezésre az ülésekhez?

A választható opciók közé tartozik a PTFE, a TFM 1600 és az üreges PTFE. A megfelelő választás a közegtől és az üzemi körülményektől függ.

Ez az egészségügyi golyóscsap automatizálható?

Igen. Kézi, pneumatikus és elektromos működtetési lehetőségek állnak rendelkezésre. A pneumatikus konfigurációk normál zárt, normál nyitott vagy kettős működésű kivitelben is szállíthatók.

Tud a DingYue anyagi tanúsítványokat adni?

A vonatkozó megrendelésekhez a DingYue anyagvizsgálati jelentéseket és hőszám-követést tud biztosítani az anyagellenőrzés és a projektdokumentáció támogatása érdekében.
