A tisztítás, ellenőrzés, mintavétel és a berendezés karbantartása során gyakran szükség van a tartály belsejéhez való rendszeres hozzáférésre. Egy egészségügyi aknafedél biztosítja ezt a hozzáférési pontot, miközben segít fenntartani a tiszta és ellenőrzött feldolgozási környezetet.

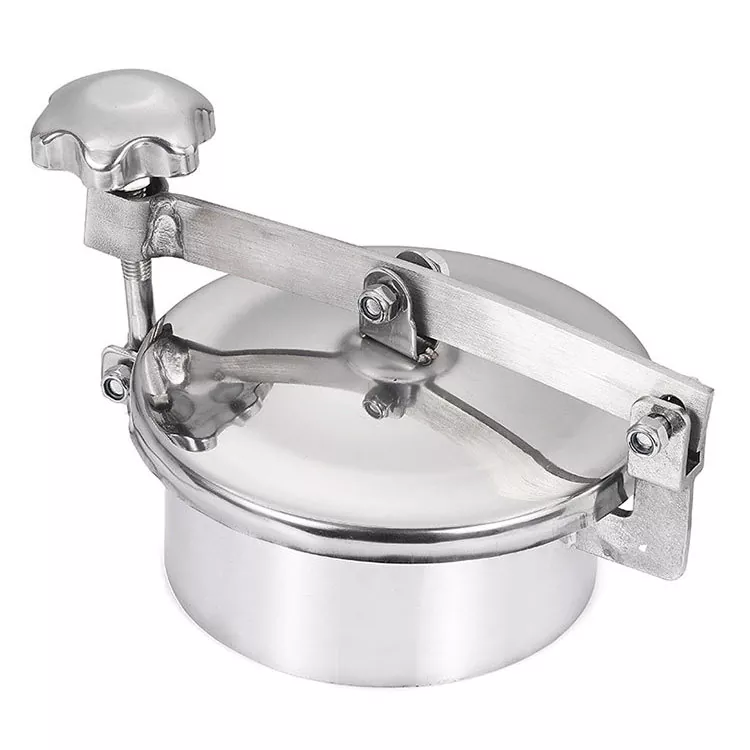

Ellentétben a nyomástartó edények nyílásaival, a nyomásmentes egészségügyi aknafedelet atmoszférikus vagy alacsony nyomású tartályokhoz fejlesztették ki, ahol a kezelőknek gyors nyitásra és zárásra van szükségük a napi műveletek során. A rozsdamentes acél burkolat, az egészségügyi tömítés és a biztonságos reteszelő szerkezet együttesen egy zárt hozzáférési nyílást hoznak létre, amely könnyen kezelhető és egyszerűen karbantartható.
Az SS304 és SS316L anyagokból, különböző tömítéstípusokból és testreszabott méretekből álló opciókkal összeilleszthető az élelmiszer-, ital-, tejtermék-, gyógyszer- és egyéb higiéniai feldolgozó rendszerekben használt különféle egészségügyi tartályokkal.
|
Kategória |
Specifikációs paraméter |
Műszaki részletek és szabványok |
|
Méretek és működési korlátok |
Névleges mérettartomány (DN) |
Standard: DN200 - DN600 (8" - 24") Kérésre egyedi méretek DN800-ig |
|
|
Üzemi nyomás és hőmérséklet |
Névleges nyomás: Nyomásmentes / Atmoszférikus alkalmazások (max. 0,2–0,5 bar / 2,9–7,2 psi a por- és fröccsenésmentességhez) Üzemi hőmérséklet: -20°C és +150°C között (-4°F - 302°F) (tömítéstől függően) |
|
Anyagspecifikációk |
Fém test (keret és borító) |
Stainless Steel 304 (1.4301): Normál élelmiszer-, ital- és tejipari alkalmazások Rozsdamentes acél 316L (1.4404): Nagy tisztaságú gyógyszerészeti, biotechnológiai és korrozív közeg |
|
|
Tömítő tömítés anyagok |
Szilikon (szabvány): Kiváló rugalmasság és széles hőmérséklet-tartomány (-50°C és +180°C között) EPDM / Viton (FKM) / NBR: Vegyi, gőz- vagy olajálló követelmények Megfelelőség: Minden tömítés megfelel az FDA 21 CFR 177.2600 és az USP Class VI előírásainak |
|
|
Szabványok és megfelelőség |
Megfelel a 3-A egészségügyi szabványoknak, az ASME BPE, az EHEDG irányelveknek és az FDA megfelelőségnek a termékkel érintkező felületekre vonatkozóan |
|
Szerkezeti és tervezési jellemzők |
Kezelési és zárási lehetőségek |

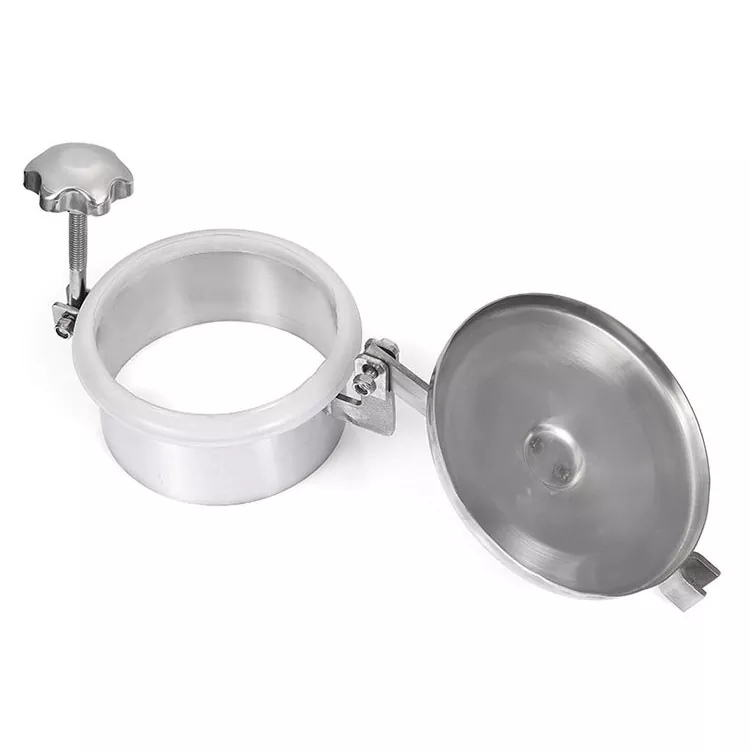

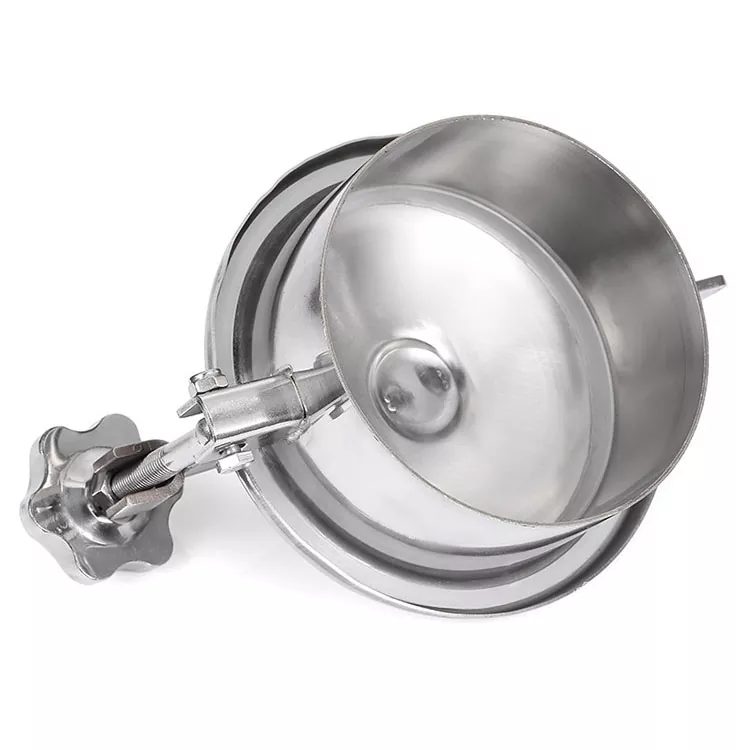

Kézi gombok: Ergonomikus műanyag gomb vagy rozsdamentes acél 304/316 csillagkerék Zsanérmechanizmus: Sima lengő-nyitható kialakítás opcionálisan nyitva tartó pozicionáló retesszel |
Biztonsági figyelmeztetés: A kézikerék meglazítása előtt mindig ellenőrizze, hogy a tartály belső nyomása megegyezik-e a légköri nyomással. Soha ne nyissa ki nyomás alatt.
Működés: Forgassa el az ergonomikus kézikereket az óramutató járásával ellentétes irányba a kioldáshoz, majd nyissa ki a fedelet. A tömítéshez igazítsa be a fedelet, és húzza meg kézzel szorosan az óramutató járásával megegyező irányba.
1. Tisztítsa meg a tömítést és a tömítés hornyát minden tartálytisztítási ciklus során.
2. Időnként ellenőrizze az elasztomer tömítést, hogy nincs-e rajta kopás, keményedés vagy repedés.
3. A szivárgásmentes teljesítmény fenntartása érdekében azonnal cserélje ki a sérült tömítéseket.

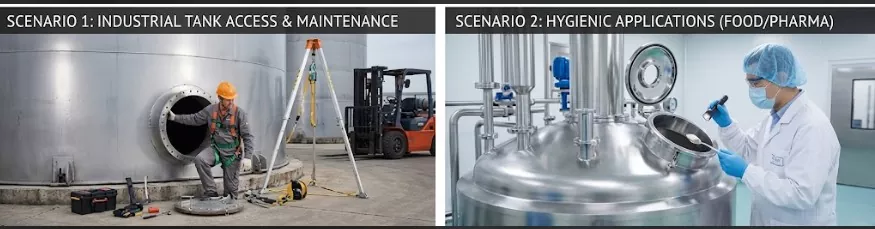

Hajóbejárat: Elsődleges szervizajtóként (bejárati nyílásként) szolgál a technikusok számára, hogy beléphessenek tartályokba, egészségügyi tartályokba és földalatti hálózatokba telepítés, alapos lemosás és belső javítás céljából.
Összetevők betöltése és mintavétel: Élelmiszer-, ital-, gyógyszer- és finomkémiai feldolgozásnál a nyomásmentes egészségügyi aknafedél kényelmes nyílást biztosít a nyersanyag adagolásához, a szemrevételezéshez és a minőségi mintavételhez.
Ellenőrzési világítás: Ha tisztítás vagy karbantartás közben kinyitja az ajtót, természetes fény jut be a tartály belsejébe, javítva a szervizmunkások láthatóságát.
Biztonsági szellőzés: Külső légcsatornákhoz csatlakozik, vagy elősegíti a természetes légáramlást a karbantartás során, hogy megakadályozza a gázok felhalmozódását és biztonságos légzési környezetet biztosítson a tartályon belüli műveletekhez.
Túlnyomás elleni védelem és robbanásmegelőzés: A speciális modellek (például vészhelyzeti nyomáscsökkentő vagy robbanásbiztos légtelenítő, nyomásmentes egészségügyi aknafedél) biztonsági szelepként működnek, amelyek automatikusan kiengedik a túlnyomást a hőtágulás vagy a hirtelen nyomáscsúcsok során, megvédve az edényeket a szakadástól.
Egészségügyi és higiéniai alkalmazások: Széles körben telepíthető élelmiszer-, ital-, tejtermék-, gyógyszer- és biomérnöki rendszerekre (általában DN150 és DN600 közötti méretben). Repedésmentes belső terekkel, nagy integritású tömítésekkel és könnyen tisztítható felületekkel tervezték, hogy zökkenőmentesen illeszkedjenek a higiénikus szivattyúkhoz és tartályokhoz.
V: Nem. Ezt a modellt szigorúan nem túlnyomásos (atmoszférikus) tartályokhoz tervezték. Nyomás névleges alkalmazásokhoz, kérjük, érdeklődjön Pressure Manway sorozatunkról.
V: Az élelmiszer-minőségű szilikon alapfelszereltség. EPDM, PTFE és FKM/Viton opciók kérésre elérhetőek a kémiai kompatibilitás alapján.
V: A nyaki gallér/karima alapot képzett hegesztő közvetlenül a tartálynyílásra hegeszti.
