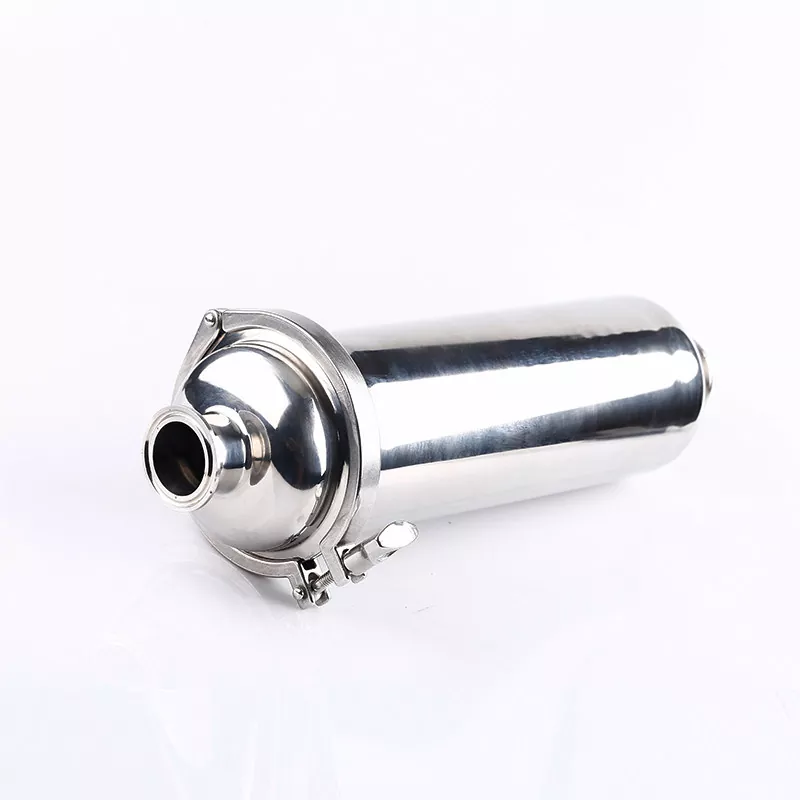

A szaniter csőrendszerben a nyersanyagokból, csővezetékekből vagy upstream berendezésekből származó nem kívánt részecskék hatással lehetnek a szelepekre, szivattyúkra, hőcserélőkre és más precíziós alkatrészekre. Az egyenes egészségügyi szűrő közvetlenül a csővezetékbe van beépítve, hogy felfogja a szilárd részecskéket, miközben folyamatos folyadékáramlást tesz lehetővé a rozsdamentes acél szűrőelemen. Egyenes átmenő szerkezete segít csökkenteni az áramlási ellenállást a hagyományos szűrőkialakításokhoz képest, a kivehető szűrőelem pedig kényelmesebbé teszi a rutinszerű tisztítást és cserét. A Tri-Clamp, hegesztett és menetes csatlakozási lehetőségekkel a szűrő különféle higiénikus feldolgozórendszerekbe integrálható, ahol tisztaság, karbantartási hatékonyság és megbízható működés szükséges.
|
Paraméter |
Műszaki előírás |
|
Anyag |
Rozsdamentes acél SUS304 (1.4301) vagy SUS316L (1.4404) |
|
Tervezés típusa |
Egyenes, inline kialakítás, könnyen szétszedhető az elemek tisztításához. |
|
Mérettartomány |
DN25 - DN100 (1-4 hüvelyk) |
|
Csatlakozás típusa |
Háromszorítós (standard), hegesztett vagy menetes |
|
Szűrőelem |
Rozsdamentes acél perforált hátlap + rozsdamentes acél drótháló (kétrétegű) |
|
Hálóméret / mikron |
20-400 mesh (vagy egyedi perforált lemezlyukak 0,5-3 mm között) |
|
Tömítés/Tömítés |
EPDM (standard), szilikon vagy FKM (Viton) – 100%-ban FDA-kompatibilis |
|
Megfelelés |
3-A, ASME BPE, FDA, EHEDG |

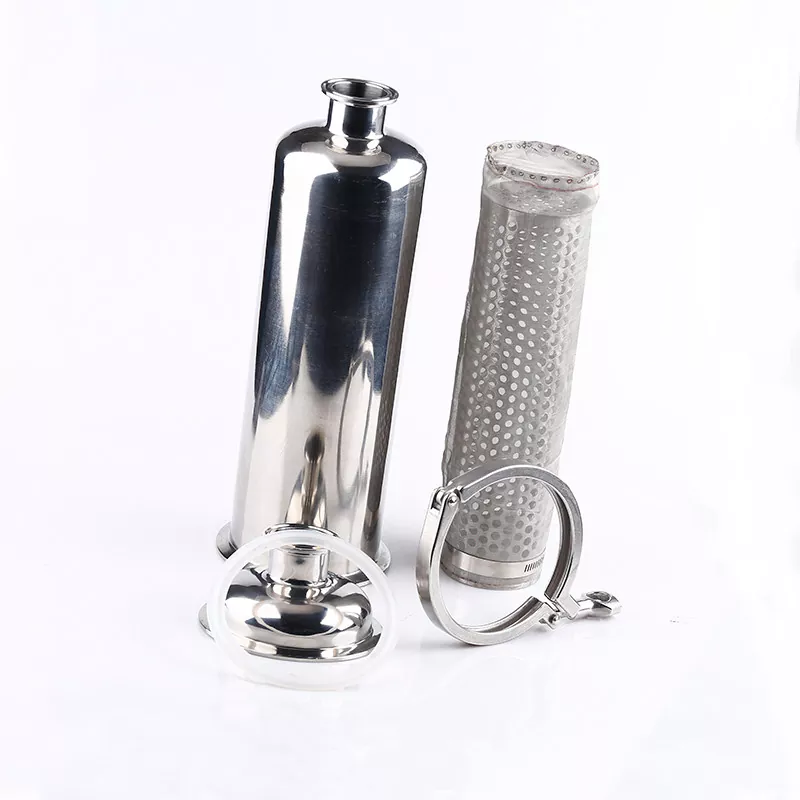

A könnyű karbantartás beépül a tervezésbe. A háló tisztításához vagy cseréjéhez:
1. Válassza le és nyomásmentesítse a csővezeték szakaszt.
2. Oldja ki a háromszoros bilincses tengelykapcsolót anélkül, hogy eltávolítaná a szűrőt a fővezetékről.
3. Húzza ki a belső szűrőelemet a szabványos CIP (Clean-in-Place) vagy kézi öblítéshez.

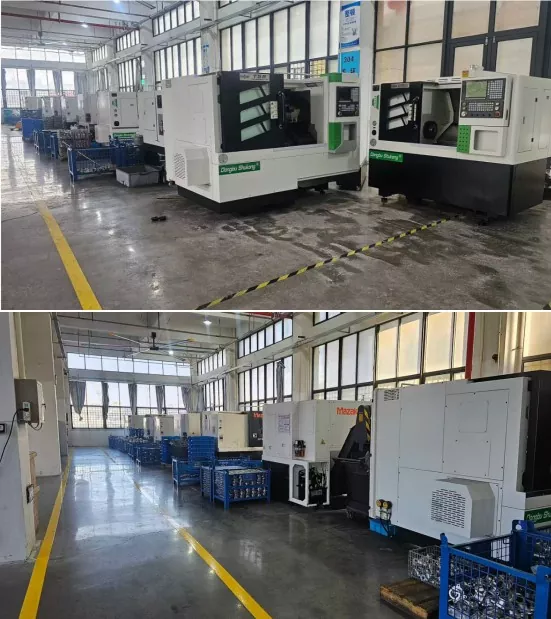

Szállítás előtt minden egység szigorú CNC megmunkáláson, orbitális hegesztésen és hidrosztatikus nyomásvizsgálaton esik át. A teljes nyomon követhetőség érdekében 3.1-es anyagvizsgálati tanúsítványokat (MTC) és felületi érdességvizsgálati jelentéseket biztosítunk.
|

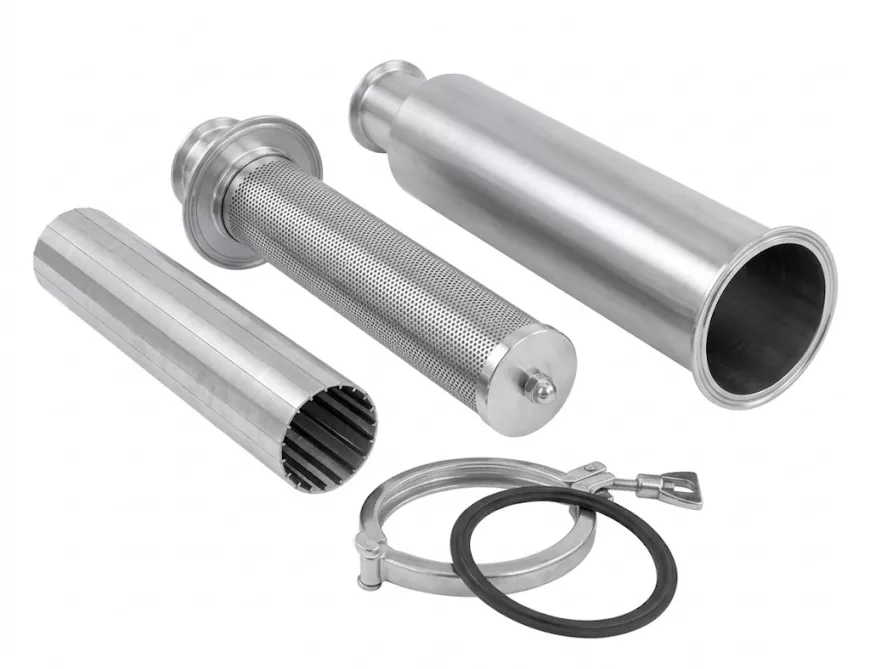

Összehasonlító funkció |
Perforált lemez és hálóelem |

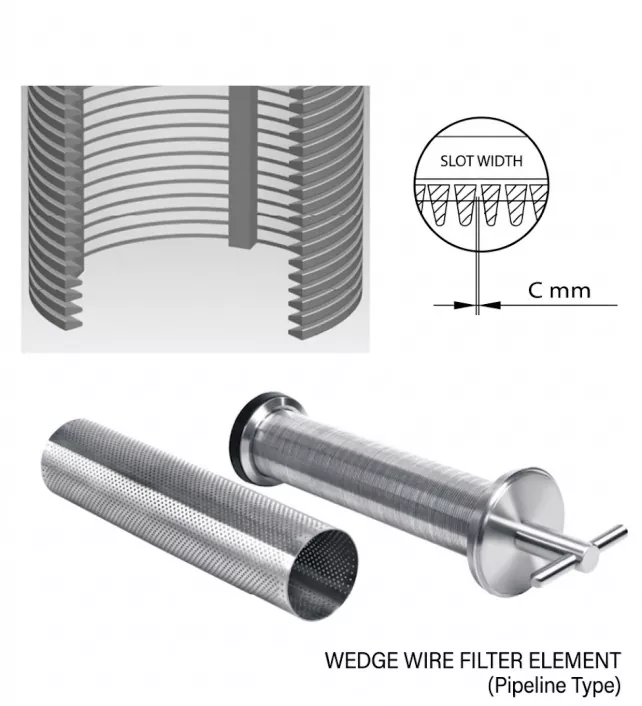

Ékhuzalos képernyőelem |
|
Szerkezet és tervezés |
Lyukasztott rozsdamentes acéllemez hengerelve és hengerbe hegesztve, kör alakú furatsorokkal. |
Precíziós V-alakú/trapézprofilhuzalok tekercselve és hegesztve a bordák alátámasztására, folyamatos réseket képezve. |
|
Dugulásgátló és CIP-öblítés |
Az egyenesen vágott lyukélek befoghatják a részecskéket. A szőtt hálós kereszteződések általában összegyűjtik a médiatörmeléket. |
V-nyílás profil: Külső keskeny/belső széles rés kialakítása egypontos részecskék érintkezést hoz létre, megakadályozza az eltömődést és optimalizálja a CIP visszamosását. |
|
Szerkezeti szilárdság és nyomás |
A lemez vastagságától függően; A finom szövésű háló nyomáskülönbség hatására könnyen deformálódik, hacsak nem támasztja alá perforált mag. |
A nagy teherbírású, teljesen hegesztett konstrukció deformáció nélkül ellenáll a nagy nyomáskülönbségnek és a nagy viszkozitású folyadékok becsapódásainak. |
|
Nyitott területarány és nyomásesés |
Kisebb nyitott felület (15% – 46%), ami valamivel nagyobb folyadékellenállást eredményez. |
A rés folyamatos orientációja maximalizálja a nyitott területet, alacsony nyomásesést és nagy áramlási sebességet biztosítva. |
Szaniteráruk speciális gyártójaként a műszaki precizitást és az átfogó ügyfélszolgálatot egyesítjük:
Testreszabás: Testreszabott hálóméretek (20 mesh-től 400 mesh-ig), testhosszak és végcsatlakozások.

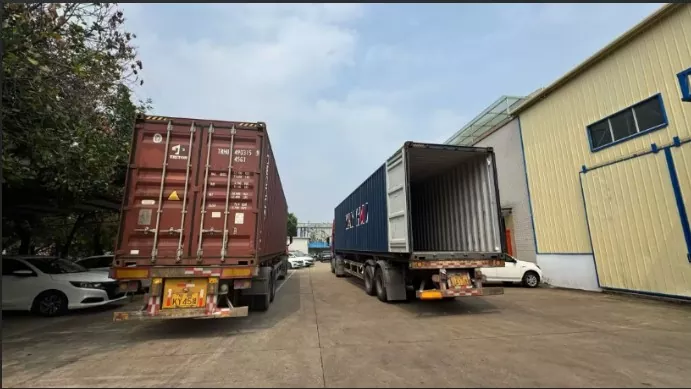

Globális logisztika: Gyors kiszállítás biztonságos exportminőségű csomagolással.
Dedikált támogatás: 24 órás technikai segítségnyújtás, szerelési útmutatás, valamint tartalék tömítések és képernyők rendelkezésre állása.
V: A szögletes szűrő 90 fokkal eltereli az áramlást (ideális a könyökökhöz), míg az egyenes egészségügyi szűrő lehetővé teszi a folyadék be- és kilépését ugyanazon egyenes tengely mentén, megőrizve a vonal irányát és minimalizálva az áramlási ellenállást.
V: Igen, alacsony nyomású, cseppszűrős opciókat és egyedi végadaptereket kínálunk, amelyek alkalmasak a nagy átfolyású hűtőelosztó egységekhez (CDU)
Válasz: Szabványos méretű (például 1,5", 2" és 3" Tri-Clamp egyenes szűrők esetén) nagy raktárkészletet tartunk, és 3-5 munkanapon belül szállítjuk. Testreszabott csatlakozási végek vagy speciális hálókövetelmények esetén a gyártás általában 1-2 hetet vesz igénybe.
Válasz: Igen, feltétlenül. Egyedi csere rozsdamentes acél dróthálókat és perforált támcsöveket kínálunk. A tartalék elemek külön vásárlása segít csökkenteni a gyár hosszú távú karbantartási költségeit anélkül, hogy a teljes szűrőtestet ki kellene cserélni.
Nagy pontosságú CMM-ünk intelligens szoftvert használ a teljes 3D szkenneléshez és méretellenőrzéshez összetett felületeken és szűk tűréseken. Ez a szigorú ellenőrzési folyamat elfog minden geometriai eltérést, és garantálja, hogy minden termék pontosan megfelel a szabványoknak.
