Egészségügyi Tri Clamp kémlelőüveg

Számos folyadékfeldolgozó rendszerben a kezelőknek ellenőrizniük kell a közeg állapotát a gyártás leállítása vagy a csővezeték kinyitása nélkül. Az egészségügyi kémlelőablak közvetlen rálátást biztosít, lehetővé téve a felhasználók számára a folyadék áramlását, a színváltozásokat, a buborékokat és az esetleges szennyeződéseket működés közben.

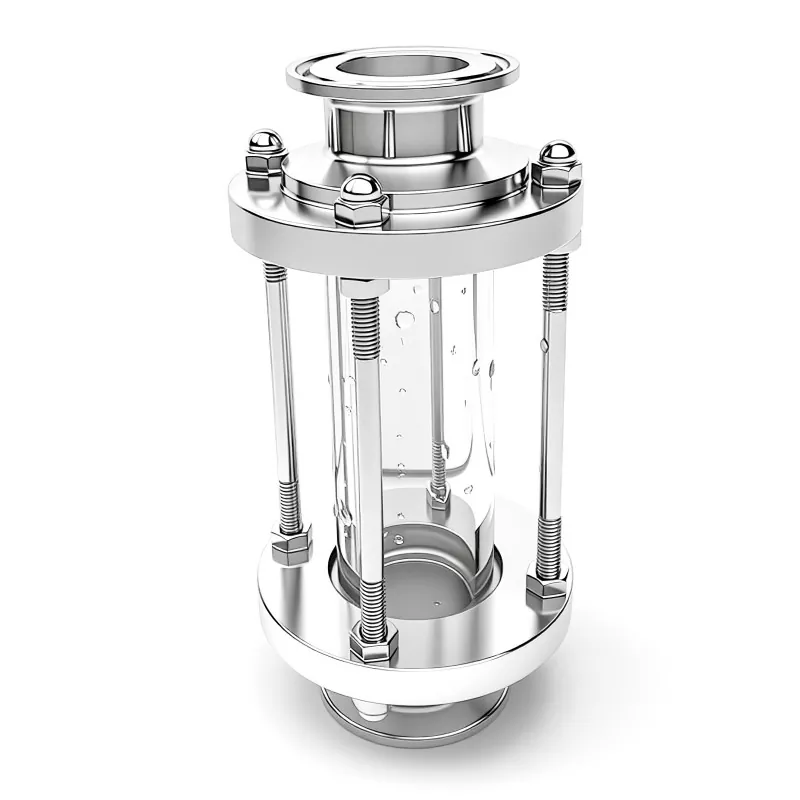

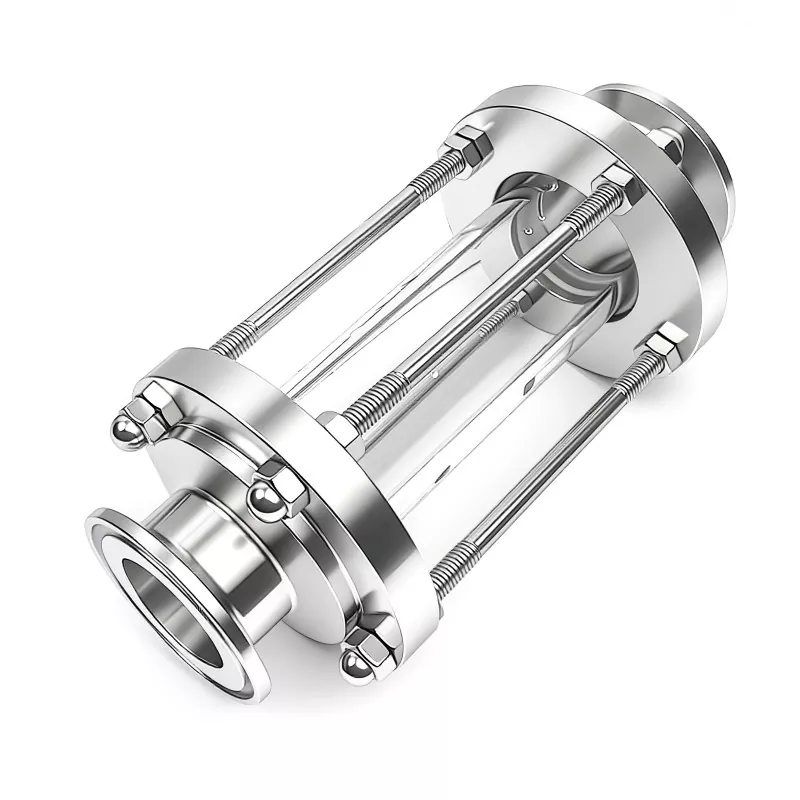

A Sanitary Tri Clamp Sight Glass a két egészségügyi csővezeték-csatlakozás között elhelyezett, lezárt üveg betekintési szakaszon keresztül működik. A rozsdamentes acél ház biztonságosan tartja a boroszilikát üveget, míg a tömítésrendszer higiénikus tömítést hoz létre az üveg és a csatlakozó részek között. A mindkét végén található Tri-Clamp csatlakozásokkal az egység gyorsan eltávolítható tisztításhoz, ellenőrzéshez vagy cseréhez bonyolult szétszerelés nélkül.

A 304 és 316 literes rozsdamentes acél kivitelben kapható DINGYUE kémlelőüvegeket olyan alkalmazásokhoz gyártják, ahol a tisztíthatóság, a korrózióállóság és a megbízható szemrevételezés szükséges.

Sanitary Tri Clamp Sight Glass vs Ordinary Sight Glass

Műszaki előírások

Alapvető tervezési jellemzők

Tiszta megfigyelés csővezeték leállás nélkül

Az átlátszó boroszilikát üvegrész lehetővé teszi a kezelők számára, hogy közvetlenül működés közben ellenőrizzék a folyadék állapotát. A folyadék megjelenésében, az áramlási stabilitásban vagy a légbuborékokban bekövetkezett változások gyorsan felismerhetők a rendszer kinyitása nélkül.

Tri-Clamp szerkezet a gyorsabb karbantartás érdekében

A rögzített csatlakozási kialakításokkal ellentétben a Tri-Clamp szerkezet lehetővé teszi a kémlelőüveg eltávolítását a bilincs elengedésével. Ez csökkenti a karbantartási időt a tisztítás, a tömítések cseréje vagy a belső állapotok ellenőrzése során.

Higiénikus belső áramlási útvonal

A belső felületet megmunkálják és polírozzák, hogy csökkentsék a maradványok visszatartását. A simább áramlási út segít minimalizálni azokat a területeket, ahol a terméklerakódások vagy szennyeződések felhalmozódhatnak.

Rugalmas konfigurációs lehetőségek

Különböző tömítésanyagok, csatlakozási méretek és rozsdamentes acélminőségek állnak rendelkezésre, hogy megfeleljenek a különböző folyadékjellemzőknek és működési feltételeknek.

Megbízható üveg- és tömítőszerkezet

A kémlelőüvegnek szemrevételezéssel és a csővezetékből származó folyamatos nyomással is bírnia kell. A DINGYUE nagy szilárdságú boroszilikát üveget használ, amely jó hősokkállósággal rendelkezik, hogy javítsa a tartósságot a hőmérséklet-változások és a tisztítási ciklusok során.

A tömítőrendszert precíziósan illeszkedő üveg, tömítés és rozsdamentes acél alkatrészek köré tervezték. A rendelkezésre álló tömítőanyagok, mint például az EPDM, PTFE, szilikon és FKM lehetővé teszik az ügyfelek számára, hogy a különböző közegeknek és működési környezeteknek megfelelő tömítési teljesítményt válasszanak.

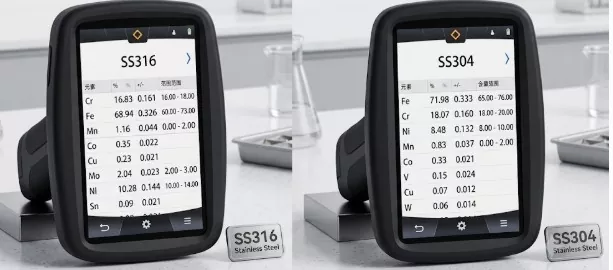

Szállítás előtt minden kémlelőüveget ellenőriznek a méretpontosság, a tömítési állapot, az anyagminőség és a felületkezelés szempontjából, hogy biztosítsák a stabil teljesítményt a telepítés után.

Hogyan válasszuk ki a megfelelő Sanitary Tri Clamp kémlelőüveget?

1. Válassza ki az anyagot a folyadék állapotának megfelelően

Az anyagminőség befolyásolja a korrózióállóságot és az élettartamot.

A 304-es rozsdamentes acélt általában az általános élelmiszer- és italrendszerekhez választják.

A 316 literes rozsdamentes acélt részesítjük előnyben, ha a csővezeték korrozív közegeket, gyógyszerészeti folyadékokat vagy nagy tisztaságú alkalmazásokat kezel.

2. Párosítsa a kémlelőüveg méretét a meglévő csővezetékkel

A helyes méretet a szanitercső külső átmérőjén és a Tri-Clamp szabványon kell alapulnia, nem csak a névleges csőméreten.

Rendelés előtt erősítse meg:

· Cső külső átmérője

· A bilincs specifikációja

· Telepítési hely

3. Válassza ki a megfelelő tömítésanyagot

A különböző folyadékokhoz más-más tömítőanyag szükséges.

Az EPDM alkalmas vízbázisú és általános feldolgozási folyadékokhoz.

A PTFE jobb vegyszerállóságot biztosít az igényes alkalmazásokhoz.

Az FKM-et gyakran magasabb hőmérsékletű vagy olajjal érintkező környezetekhez választják.

Alkalmazások

Tej- és Italfeldolgozás

A folyadék megjelenésének, az áramlási állapotnak és a kóros részecskéknek a tej, gyümölcslé és ital átvitele során történő ellenőrzésére szolgál.

Gyógyszerészet és biotechnológia

Tiszta folyadékrendszerekben alkalmazható, ahol vizuális megfigyelés és higiéniai karbantartás szükséges.

Élelmiszer-feldolgozás

Segít a kezelőknek nyomon követni a termékáramlást és fenntartani a stabil termelési feltételeket.

Kozmetikai és testápolási termékek gyártása

Alkalmas folyadékszállítás, keverési folyamatok és csővezetéki feltételek megfigyelésére.

Nagy tisztaságú folyékony hűtőrendszerek

Speciális hűtőkörökben használják a hűtőfolyadék keringésének figyelésére és a rendellenes áramlási állapotok azonosítására.
